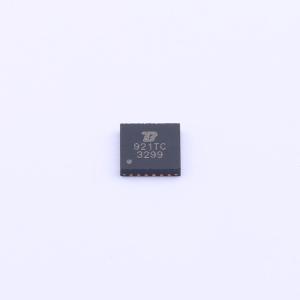

BCT3299EGG-TR

16通道、256级亮度LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款带有独立16个输出通道的LED驱动器，每个通道的输出电流可以编程实现256级，最大可达30mA。该设备配备了内部程序存储器，允许在无处理器控制的情况下运行。每个通道可独立编程为开启、关闭、随时间逐渐点亮或熄灭。在音频模式下，每个通道的亮度可以与音频信号的强度成正比，也会有与音频信号同步的PWM输出。设计用于为便携式设备产生多种照明效果。芯片关断电流小于2uA，有效延长电池使用时间，是无铅环保产品，工作温度范围为 -40℃至 +85℃。采用QFN-24 (4×4mm)封装，厚度为0.75mm。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT3299EGG-TR
商品编号: C2887847

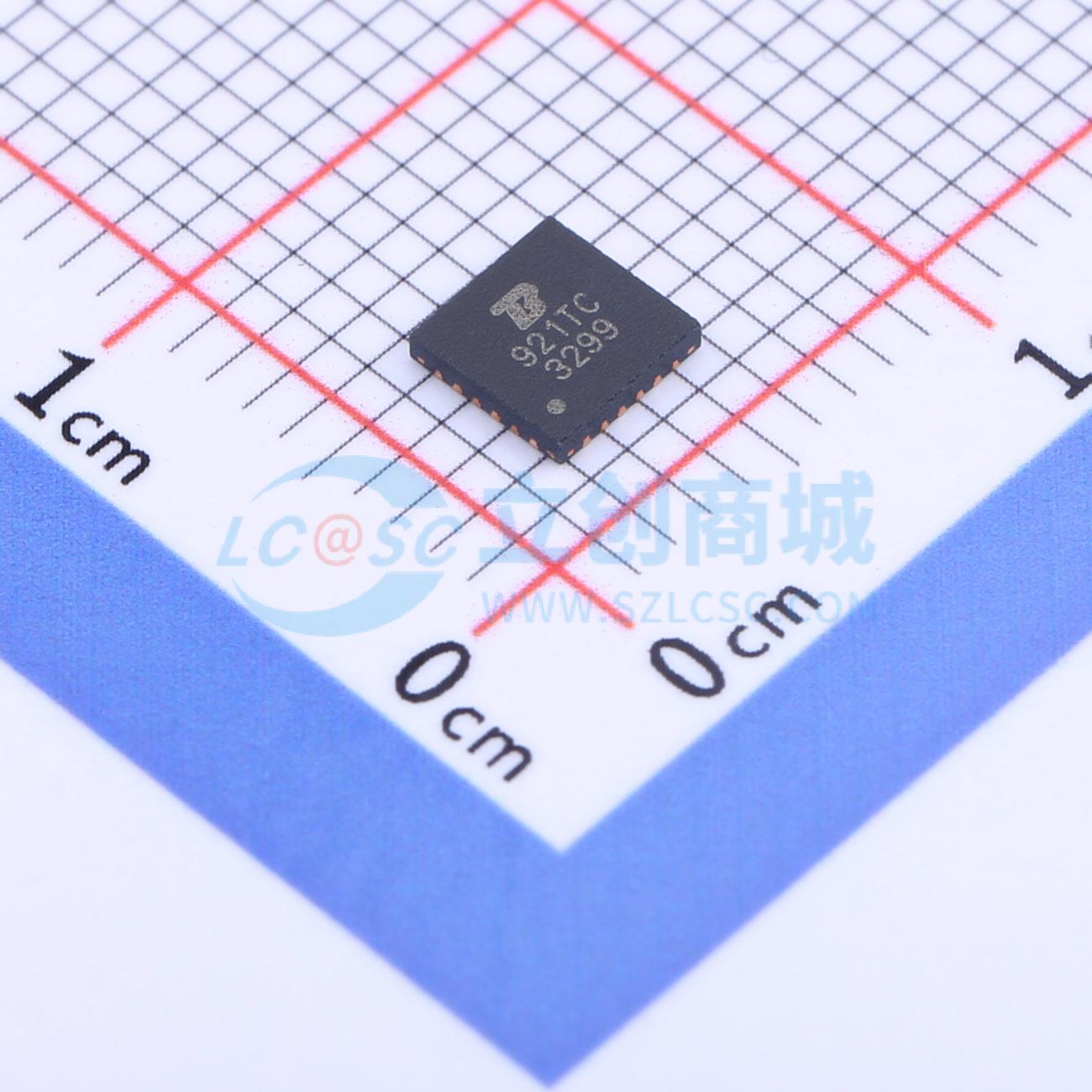

商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

BCT3299是一款具有16个独立输出通道的LED驱动器，每个通道的输出电流可进行编程，实现256级调节，最大输出电流可达30 mA。该器件配备内部程序存储器，可在无处理器控制的情况下运行。每个通道可独立编程实现开启、关闭、随时间逐渐点亮或熄灭。在音频模式下，每个通道的亮度可与音频信号强度成正比，同时还会有与音频信号同步的PWM输出。BCT3299旨在为便携式设备产生多样化的照明效果。小于2uA的芯片关断电流有效延长了电池使用时间，BCT3299是无铅环保产品，工作温度范围为 -40 ℃至 +85 ℃。它采用QFN - 24（4x4 mm）封装，厚度为0.75 mm。

商品特性

16通道恒流驱动，每个通道最大输出电流为30 mA，最大输出电流可通过外部Rext设置
每个通道有256级，通过SPI接口编程
内置POR（上电复位）功能
共阳极LED电平连接
可选择四种频率的PWM输出
2.7V - 5.5V电源供电范围
宽体QFN - 24（4 mmx4 mm）封装

应用领域

手机
MP3/MP4/CD/媒体播放器
玩具
特色家电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	-
	通道数	16
	输出电流	30mA

	属性	参数值
	调光	PWM；模拟
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	3%
