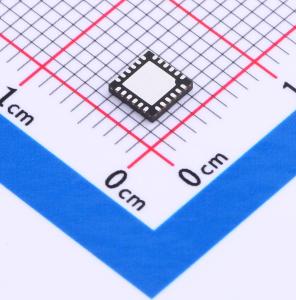

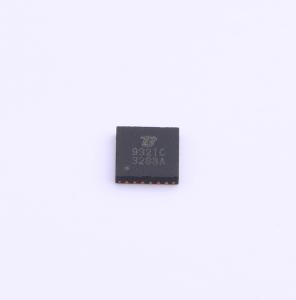

温馨提醒：图片仅供参考，商品以实物为准

BCT3288AEGG-TR

16通道64等级亮度SPI协议控制炫彩灯驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT3288A 是一颗使用 SPI 协议控制的 16 通道恒流驱动芯片，每个通道最大输出电流能力40mA，每个通道有 64 等级电流可独立控制(包括关断)。 BCT3288A 外围电路简单，只需一颗电阻设置每个通道的最大输出电流，以及一颗滤波电容，使用MCU 的三个 GPIO 口，可非常方便的实现芯片的开启、炫彩控制、关断功能。 BCT3288A 内置 POR（Power-on-Reset）上电复位清零功能，有效防止电池供电的瞬间掉电及上电问题的发生。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT3288AEGG-TR
商品编号: C2887846
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

商品概述

BCT3288A 是一颗使用 SPI 协议控制的 16 通道恒流驱动芯片，每个通道最大输出电流能力40mA，每个通道有 64 等级电流可独立控制(包括关断)。 BCT3288A 外围电路简单，只需一颗电阻设置每个通道的最大输出电流，以及一颗滤波电容，使用MCU 的三个 GPIO 口，可非常方便的实现芯片的开启、炫彩控制、关断功能。 BCT3288A 内置 POR（Power-on-Reset）上电复位清零功能，有效防止电池供电的瞬间掉电及上电问题的发生。低于 2uA 的芯片关机电流有效延长电池使用时间，BCT3288A 是无公害无铅环保产品，温度范围达到扩展的工业标准 -40°C 到 +85°C ，采用厚度为0.75mm 的 QFN-24 (4mm×4mm)封装。

商品特性

16 通道恒流驱动，每个通道最大输出电流能力为 40mA
每个通道有 64 等级电流，通过 SPI 方便可控
内置 POR 上电复位功能
芯片可识别频率 <20MHz
2.7V~5.5V 宽供电范围
完全兼容 BCT3288
比 BCT3288 增加了群选地址位，可群选输出通道功能，更节省系统资源
三线 SPI 端口内置 >100KΩ 下拉电阻
QFN-24（ 4mm×4mm ）封装

应用领域

移动电话
MP3/MP4/CD/移动小型磁盘玩具
特色小家电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	-
	通道数	16
	输出电流	40mA

	属性	参数值
	调光	SPI
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	3%
