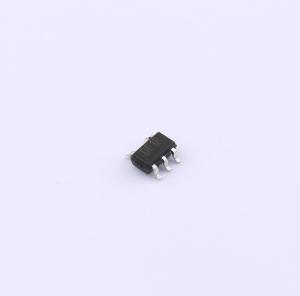

温馨提醒：图片仅供参考，商品以实物为准
BCT3401EUK-TR
高效同步降压LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT3401是一款高效的同步降压DC-DC转换器,专为驱动LED设计。它采用恒定频率和电流控制,支持100%占空比,自动PWM/PFM模式切换,低反馈电压减少功耗,提高效率,延长便携系统电池寿命。具有关断模式下输入电流小于1μA,PWM调光,输出短路保护和热保护功能。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT3401EUK-TR
- 商品编号
- C2887844
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BCT3401是一款高效同步DC-DC降压转换器，旨在采用恒定频率和电流驱动LED。100%占空比、自动PWM/PFM模式以及低至100mV的反馈电压可将电流设定电阻中的功率损耗降至最低，这些特性提高了效率，延长了便携式系统的电池续航时间。 在关断模式下，输入电源电流小于1μA。 限流保护功能可防止任何过载情况。 BCT3401采用5引脚SOT23 - 5封装，使用最少的外部元件即可提供紧凑的解决方案。
商品特性
- 输入电压范围：2.5V~5.5V
- 输出电流：1.2A
- 1.5MHz开关频率，可减少外部元件数量
- 关断电流：<1μA
- 效率高达92%
- 低压差工作时占空比达100%
- 内置软启动
- PWM调光
- 输出短路保护
- 热保护
- SOT23 - 5封装
应用领域
- LED驱动器
