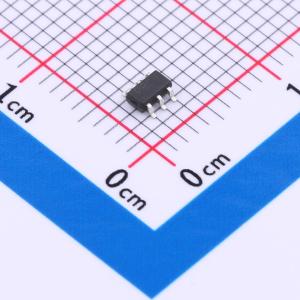

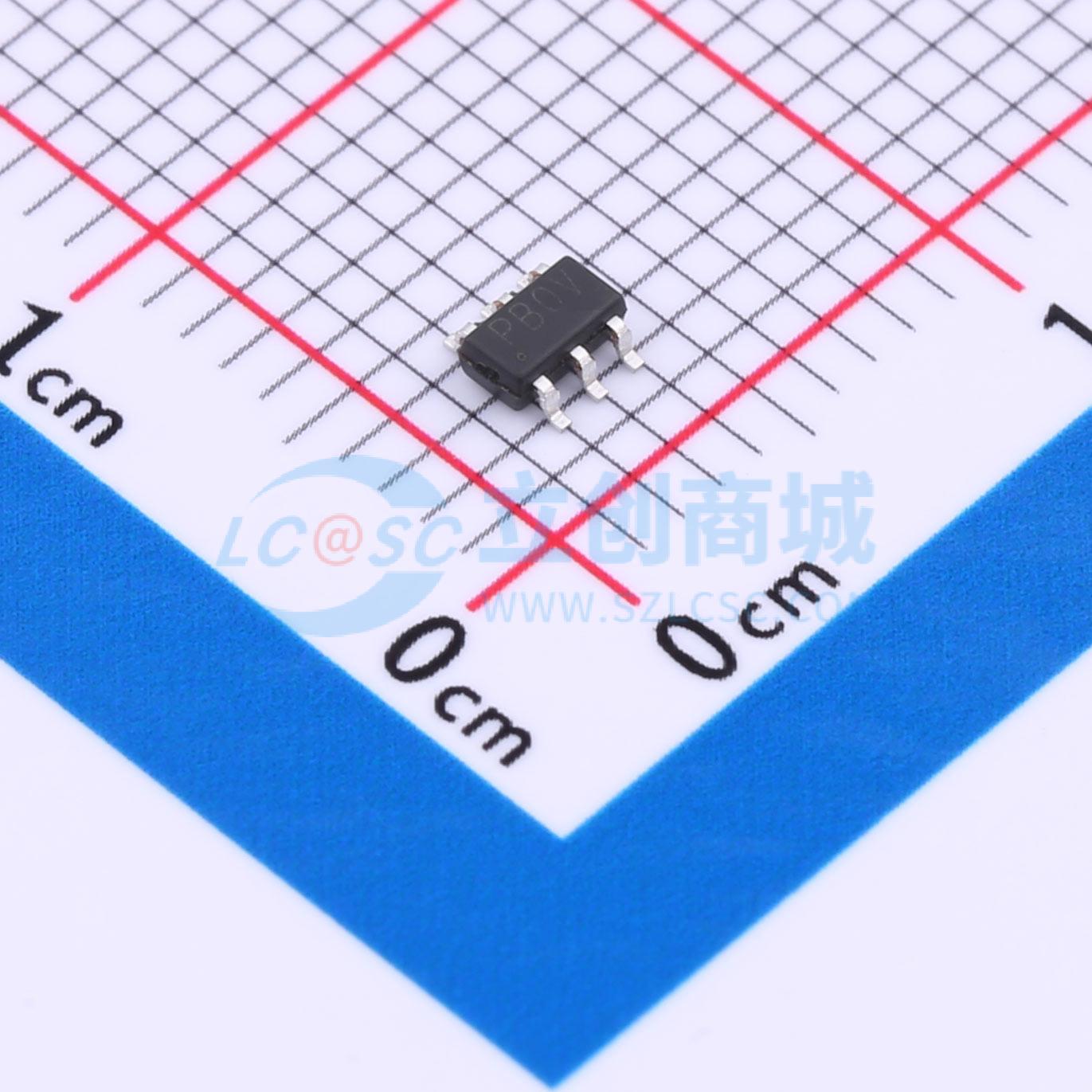

温馨提醒：图片仅供参考，商品以实物为准

BCT1813EUT-TR

1.2A，1.5MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT1813是一款高效、高频的同步降压转换器,具有1.2A的输出电流和1.5MHz的开关频率。输入电压范围为2.5V到5.5V,输出电压可低至0.6V。内部同步开关提高了效率并消除了对外部肖特基二极管的需求。关断模式下输入电源电流小于1μA。该器件提供电源正常指示、输出短路保护和热保护功能。采用6引脚SOT23-6封装。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT1813EUT-TR
商品编号: C2887840
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

BCT1813是一款高性能、1.2A、1.5MHz的单片降压转换器。BCT1813仅需三个外部功率元件（CIN、COUT和L）。可调版本可通过外部反馈编程至任意电压，范围从0.6V到输入电压。在降压操作时，转换器占空比增至100%，输出电压跟踪输入电压减去高端MOSFET的RDS(ON)压降。内部误差放大器和补偿电路提供出色的瞬态响应、负载和线性调节。软启动功能可防止启动期间的输入浪涌电流和输出过冲。

商品特性

BCT1813是一款高效、高频同步DC-DC降压转换器。
100%占空比特性提供低压差操作，延长便携式系统的电池寿命。
内部同步开关提高效率，无需外部肖特基二极管。
在关断模式下，输入电源电流小于1μA。
2.5V~5.5V输入电压范围
1.2A输出电流
电源正常指示功能
1.5MHz开关频率，使外部元件数量最少
效率高达95%
降压操作时占空比达100%
输出电压低至0.6V
无需肖特基二极管
内部软启动
输出短路保护
使能端为低电平时输出自动放电
热保护
输出电源正常指示
SOT23-6封装
BCT1813集成了限流、输出短路保护和热保护功能。
BCT1813采用6引脚SOT23-6封装，使用最少的外部元件即可提供紧凑的解决方案。

应用领域

蜂窝电话和智能手机
便携式仪器
数码相机
机顶盒
液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1.2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
