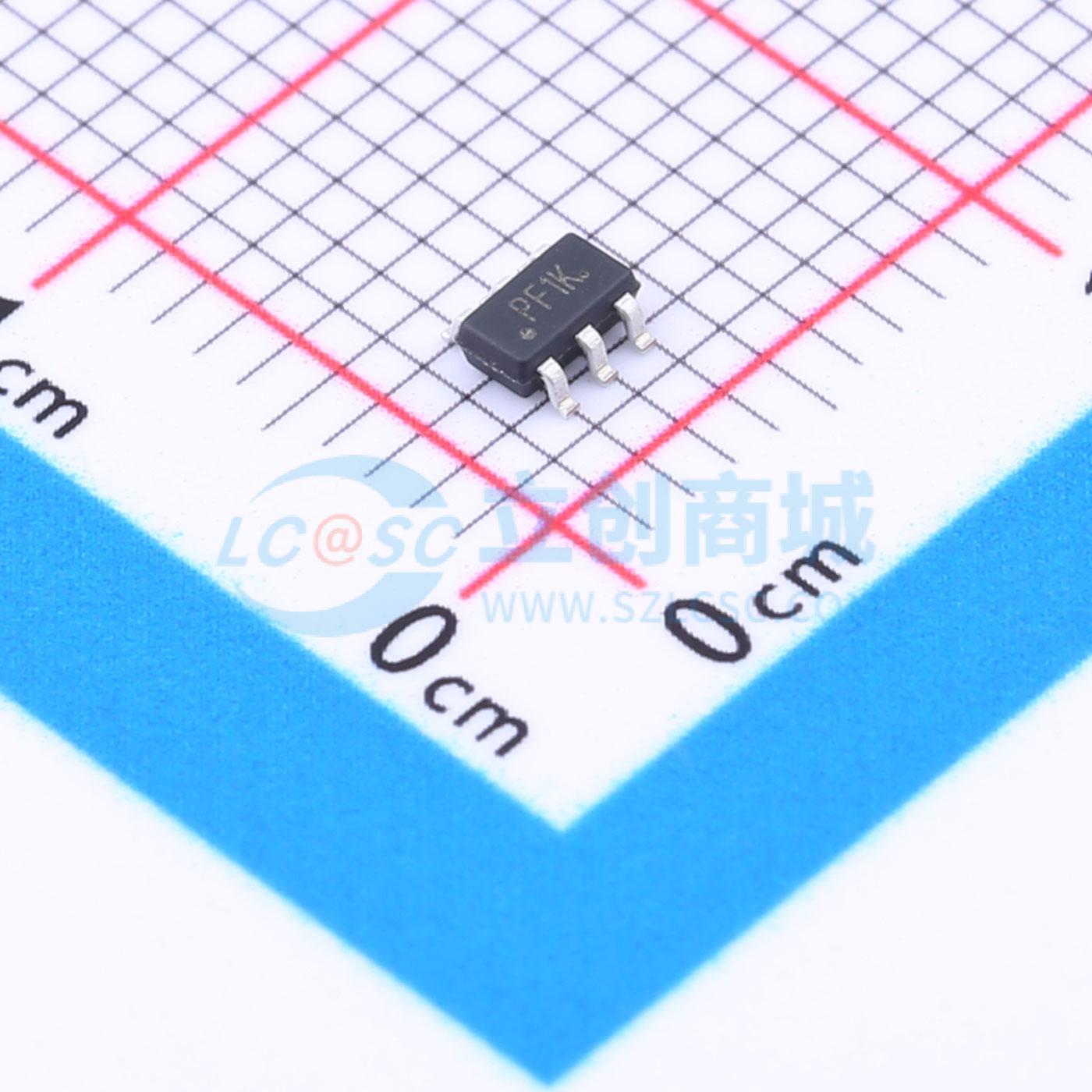

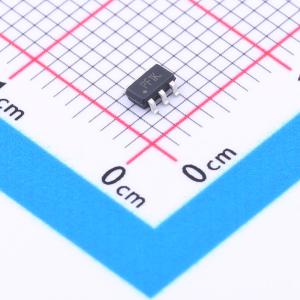

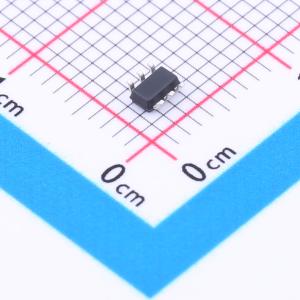

温馨提醒：图片仅供参考，商品以实物为准
BCT1815EUT-TR
2A，1MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT1815是一款高效率、高频同步DC-DC降压转换器,具有2.7V至5.5V的输入电压范围,2A的输出电流,1MHz的开关频率,以及低至0.6V的输出电压。内部同步开关提高了效率,无需外部肖特基二极管。该器件还集成了电流限制、输出短路保护和热保护功能,采用6引脚SOT23-6封装。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT1815EUT-TR
- 商品编号
- C2887841
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BCT1815是一款高性能、2A、1MHz的单片降压转换器。BCT1815仅需三个外部功率元件（CIN、COUT和L）。可调版本可通过外部反馈编程至任意电压，范围从0.6V到输入电压。 在降压操作时，转换器占空比增至100%，输出电压跟踪输入电压减去高端MOSFET的RDS(ON)压降。 内部误差放大器和补偿电路提供出色的瞬态响应、负载和线性调节。软启动功能可防止启动期间的输入浪涌电流和输出过冲。
商品特性
- BCT1815是一款高效、高频同步DC-DC降压转换器。
- 100%占空比特性提供低压降操作，延长便携式系统的电池续航时间。
- 内部同步开关提高效率，无需外部肖特基二极管。
- 在关断模式下，输入电源电流小于1μA。
- 2.7V~5.5V输入电压范围
- 2A输出电流
- 电源正常（Power OK）功能
- 1MHz开关频率可减少外部元件数量
- 效率高达95%
- 降压操作时占空比达100%
- 输出电压低至0.6V
- 无需肖特基二极管
- 内部软启动
- 输出短路保护
- 当使能（EN）引脚为低电平时，输出自动放电
- 热保护
- 输出电源正常（POK）指示
- SOT23-6封装
- BCT1815集成了限流、输出短路保护和热保护功能。
- BCT1815采用6引脚SOT23-6封装，使用最少的外部元件即可提供紧凑的解决方案。
应用领域
- 上网本
- 迷你笔记本电脑
- 接入点路由器
- 机顶盒
- 液晶电视
