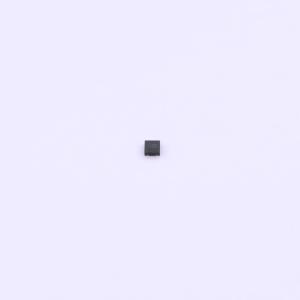

温馨提醒：图片仅供参考，商品以实物为准
BCT2014ELS30-TR
0.7μA 微功耗，低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.7uA IQ Low Dropout Regulators
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT2014ELS30-TR
- 商品编号
- C2887827
- 商品封装
- UTDFN1x1-4L
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 40dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 320mV@(200mA) | |
| 静态电流(Iq) | 700nA | |
| 特性 | 过流保护；短路保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BCT2014系列是低功耗、低噪声、低压差CMOS线性稳压器，输入电压范围为2.5V至15.0V，功耗低至0.7μA。它们是低电压、低功耗应用的理想选择。低接地电流使该器件适用于电池供电的电源系统。BCT2014系列还具有超低的压差电压，可延长便携式电子设备的电池使用寿命。输出电流下限为300mA。 这些器件具备关断功能，采用低电平有效控制且带有自动放电功能。输出电压预设为1.5V至5.0V范围内的电压值。其他特性包括低关断电流、折返式限流功能。 BCT2014提供绿色SOT23 - 3、SOT23 - 5、SC70 - 5、UTDFN1x1 - 4L和SOT89 - 3封装。工作环境温度范围为 - 40°C至 + 85°C。
商品特性
- 低输出噪声
- 低功耗
- 低压差电压
- 输出电流限制
- 300mA额定电流
- 多种输出电压版本可选
- 固定输出电压为1.5V、1.8V、3.0V、3.3V、4.2V、4.5V和5.0V
- 工作温度范围为 - 40°C至85°C
- 提供绿色SOT23 - 3、SOT23 - 5、SC70 - 5、UTDFN1x1 - 4L和SOT89 - 3封装
应用领域
- 蜂窝电话
- 无绳电话
- PCMCIA卡
- 调制解调器
- MP3播放器
- 手持仪器
- 便携式/电池供电设备
