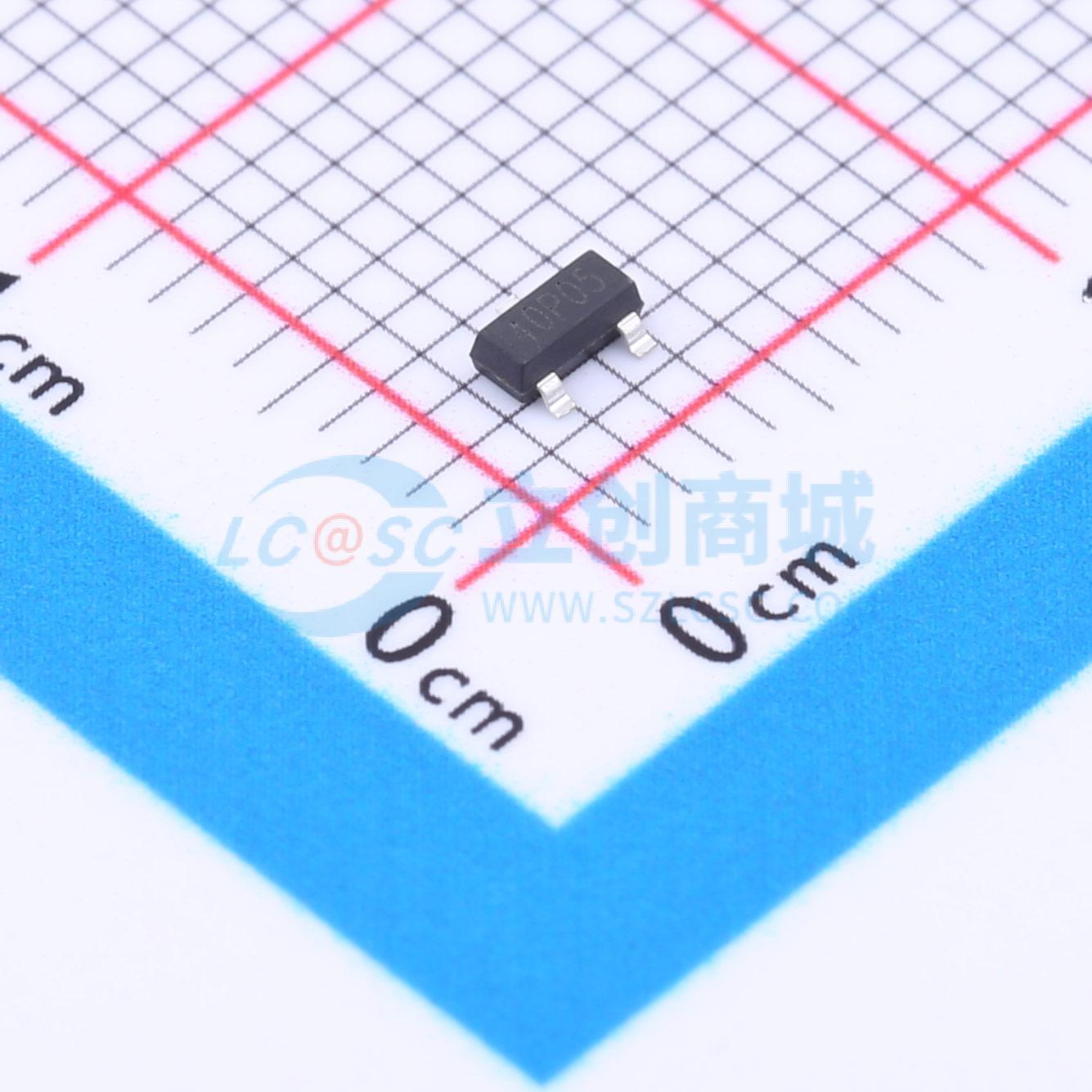

温馨提醒：图片仅供参考，商品以实物为准
AP40P05
耐压:40V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：40V，5A。 RDS(ON) < 85mΩ @VGS = -10V，TYP: 65mΩ。 RDS(ON) < 120mΩ @VGS = -4.5V，TYP: 90mΩ。 先进的沟槽技术。 获得无铅产品认证。应用：接口开关。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP40P05
- 商品编号
- C2886385
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 14nC@10V | |
| 输入电容(Ciss) | 596pF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 90pF |
商品特性
- 100V/230A
- 当VGS = 10V时，RDS(ON) = 2.6mΩ（典型值）
- 经过100%雪崩测试
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 电源开关应用
- 不间断电源
- 电机控制
