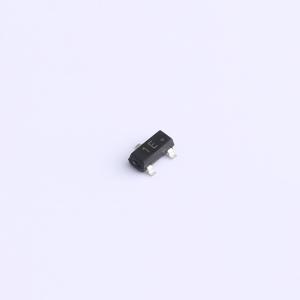

温馨提醒：图片仅供参考，商品以实物为准
IRLML6402
P沟道,电流:-3.7A,耐压:-20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -20V, RDS(ON) ≤ 65mΩ @VGS = -4.5V, ID = -3.7A。 超低导通电阻。 P沟道MOSFET。 快速开关
- 品牌名称
- Hottech(合科泰)
- 商品型号
- IRLML6402
- 商品编号
- C2886430
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.7A | |
| 导通电阻(RDS(on)) | 65mΩ@4.5V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 400mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC | |
| 输入电容(Ciss) | 633pF | |
| 反向传输电容(Crss) | 110pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 145pF |
商品概述
40V/150A 导通电阻（R_DS(ON)） = 1.4 mΩ（典型值），栅源电压（VGS） = 10V 导通电阻（R_DS(ON)） = 2.0 mΩ（典型值），栅源电压（VGS） = 4.5V 100%经过雪崩测试
- 可靠且耐用
- 提供无卤器件
商品特性
- 40V/150A
- 导通电阻（RDS(ON)） = 1.4 mΩ（典型值），栅源电压（VGS） = 10V
- 导通电阻（RDS(ON)） = 2.0 mΩ（典型值），栅源电压（VGS） = 4.5V
- 100%经过雪崩测试
- 可靠且耐用
- 提供无卤器件
应用领域
- 开关应用
- 直流到直流（DC/DC）电源管理
- 电池保护
