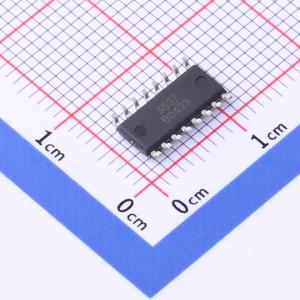

WF470RA NVL S16T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WF470RA 是一款高集成度超低功耗的单片 ASK/OOK 射频接收芯片。高频信号接收功能全部集成于片内以达到用最少的外围器件和最低的成本获得最可靠的接收效果。因此它是真正意义上的“天线高频调制信号输入，数字解调信号输出”的单片接收器件。
品牌名称: WF(伟烽)
商品型号: WF470RA NVL S16T
商品编号: C2886626
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.292克(g)

商品参数

商品概述

WF470RA 是一款高集成度超低功耗的单片 ASK/OOK 射频接收芯片。高频信号接收功能全部集成于片内以达到用最少的外围器件和最低的成本获得最可靠的接收效果。因此它是真正意义上的“天线高频调制信号输入，数字解调信号输出”的单片接收器件。工作电压范围 2.0V ~ 5.5V 和非常高的灵敏度 -113dBm，以及超低的工作电流 5mA，使之非常适合各种低功耗要求的设备等。芯片内自动完成所有的 RF 和 IF 调谐，所以在开发和生产中就省略了手工调节的工艺工程，进而降低成本，加快产品上市。

商品特性

完全的单片 UHF 接收器件
频率范围：300MHz - 440 MHz
工作电压：2.0V - 5.5V
低功耗模式：5mA (315MHz，完全工作) 5mA (433.92MHz，完全工作) 0.01uA (关断模式)
接收灵敏度 -113 dBm @ 315MHz -113 dBm @ 433MHz
数据速率：最高 10kpbs
高 ESD 防护标准: ±8kV HBM
内建镜像抑制，抗干扰性能好
低启动时间: 3ms
接收带宽: ±300KHz
集成度高、外围简单、稳定可靠

应用领域

遥控扇
遥控灯
遥控门
遥控键盘
远距离 RFID
智能家居控制器
遥控玩具
无线加密设备接收器
短距离遥控器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	300MHz~440MHz
	工作电压	2V~5.5V
	应用领域	RFID
	数据速率	10Kbps

	属性	参数值
	灵敏度	-113dBm
	接收电流	5mA
	工作温度	-35℃~+85℃
	类型	接收器
