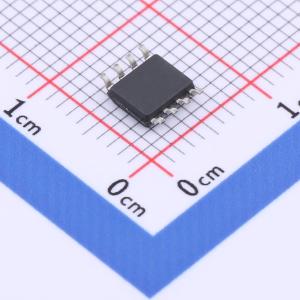

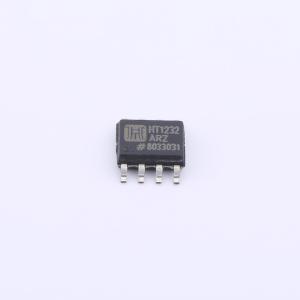

HT1232ARZ
微处理器监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.5V~4.75V CMOS低功耗复位监控电路
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1232ARZ
- 商品编号
- C2886394
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 4.5V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 1s | |
| 工作温度 | 0℃~+70℃ |
商品概述
HT1232A微处理器（μP）监控电路提供μP内务管理和电源监控功能，其功耗仅为DS1232的十分之一。HT1232A通过监控电源、监测软件执行情况以及提供消抖手动复位输入，提高了μP系统的电路可靠性。HT1232A是达拉斯DS1232的直接替换升级版。 在电源上电、掉电和低压欠压情况（可通过数字方式选择5%或10%的电源容差）下，会提供持续时间至少为250ms的复位脉冲。此外，还有一个消抖手动复位输入，可强制复位输出至少在250ms内处于有效状态。一个数字可编程看门狗定时器可监测软件执行情况，其超时设置可编程为150ms、600ms或1.2s。HT1232A无需外部组件。
商品特性
- 功耗为DS1232的十分之一
- 精密电压监控器 — 可调+4.5V或+4.75V
- 电源正常/复位脉冲宽度 — 最小250ms
- 无需外部组件
- 可调看门狗定时器 — 150ms、600ms或1.2s
- 用于外部覆盖的消抖手动复位输入
- 提供8引脚PDIP/SO和16引脚宽体SO封装
应用领域
- 计算机
- 控制器
- 智能仪器
- 关键μP电源监控
