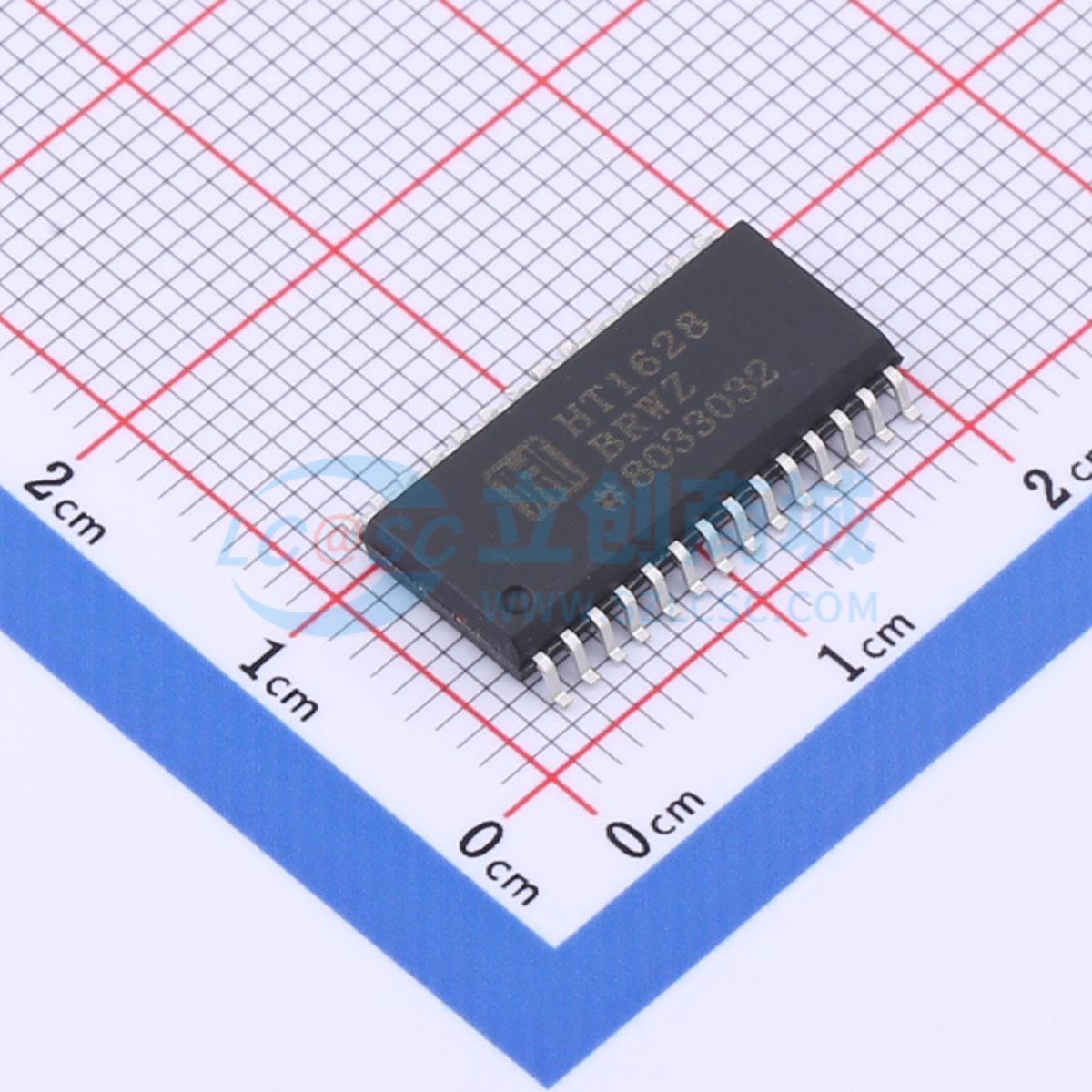

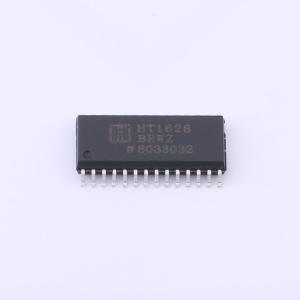

HT1628BRWZ
低电压版本LED显示驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3V~4.2V 低功耗版本4位x13段或7位x10段的阴极型LED面板显示驱动
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1628BRWZ
- 商品编号
- C2886395
- 商品封装
- SOP-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~4.2V | |
| 开关频率 | 400kHz~500kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 5% |
商品概述
HT1628是一款共阴极型LED面板显示驱动器，输出规格为4位x13段或7位x10段，并具备按键扫描功能。串行接口可与微处理器连接。
商品特性
- 宽工作电压：3.3V
- 串行接口
- 8级调光电路
- 内置振荡器（可通过外部电阻调节）
- 脉冲段电流：典型值10 mA（VDD = 3.3V时）
- 按键扫描：10x2矩阵
- 工作温度：-40至85℃
- 封装选项
应用领域
- 微型计算机外围设备
- 录像机
- DVD组合套装
- DMB播放器
