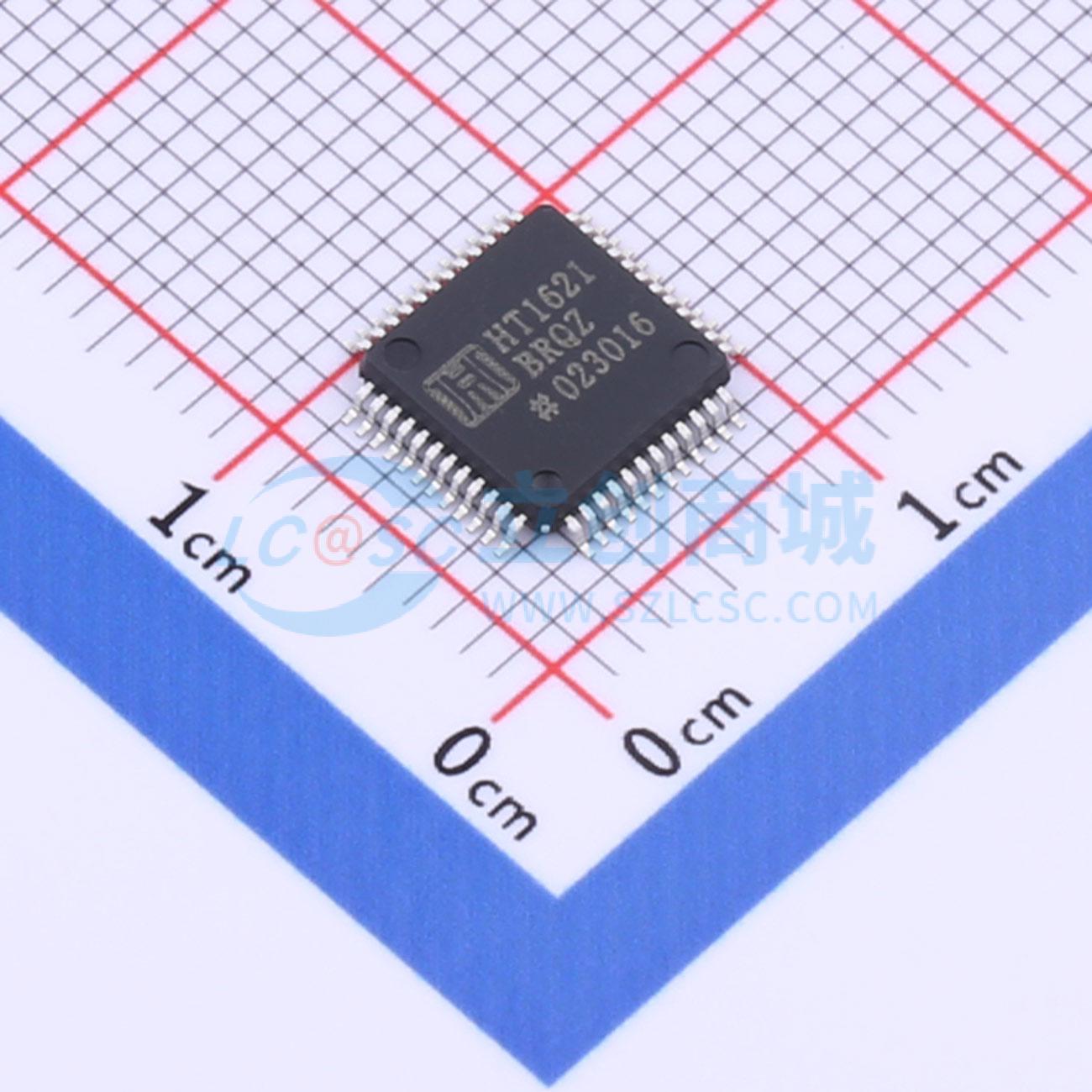

HT1621BRQZ
用于I/O微控制器的32x4 RAM映射式液晶显示器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RAM映射32x4 多功能LCD驱动
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1621BRQZ
- 商品编号
- C2886391
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3,1/2 | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz；32.768kHz | |
| 静态电流 | 0.1uA |
商品概述
HT1621是一款128点阵（32x4）、内存映射和多功能LCD控制器驱动器。HT1621的软件配置功能使其适用于多种LCD应用，包括LCD模块和显示子系统。主机控制器与HT1621之间的接口仅需三到四条线。HT1621包含一个掉电命令以降低功耗。
商品特性
- 工作电压：2.4V 至 5.2V
- 内置256kHz RC振荡器
- 外部32.768kHz晶振或256kHz频率源输入
- 可选择1/2或1/3偏置，以及1/2、1/3或1/4占空比LCD应用
- 内部时基频率源
- 两种可选蜂鸣器频率（2kHz/4kHz）
- 电源关闭命令可降低功耗
- 内置时基发生器和看门狗定时器（WDT）
- 时基或WDT溢出输出
- 8种时基/WDT时钟源
- 32x4 LCD驱动
- 内置32x4位显示RAM
- 3线串行接口
- 内部LCD驱动频率源
- 软件配置功能
- 数据模式和命令模式指令
- R/W地址自动递增
- 三种数据访问模式
- VLCD引脚用于调整LCD工作电压
- HT1621B：48引脚SSOP/LQFP封装
- HT1621D：28引脚SKDIP封装
- HT1621G：金凸块芯片
