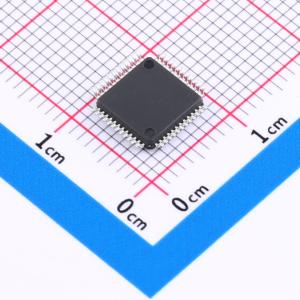

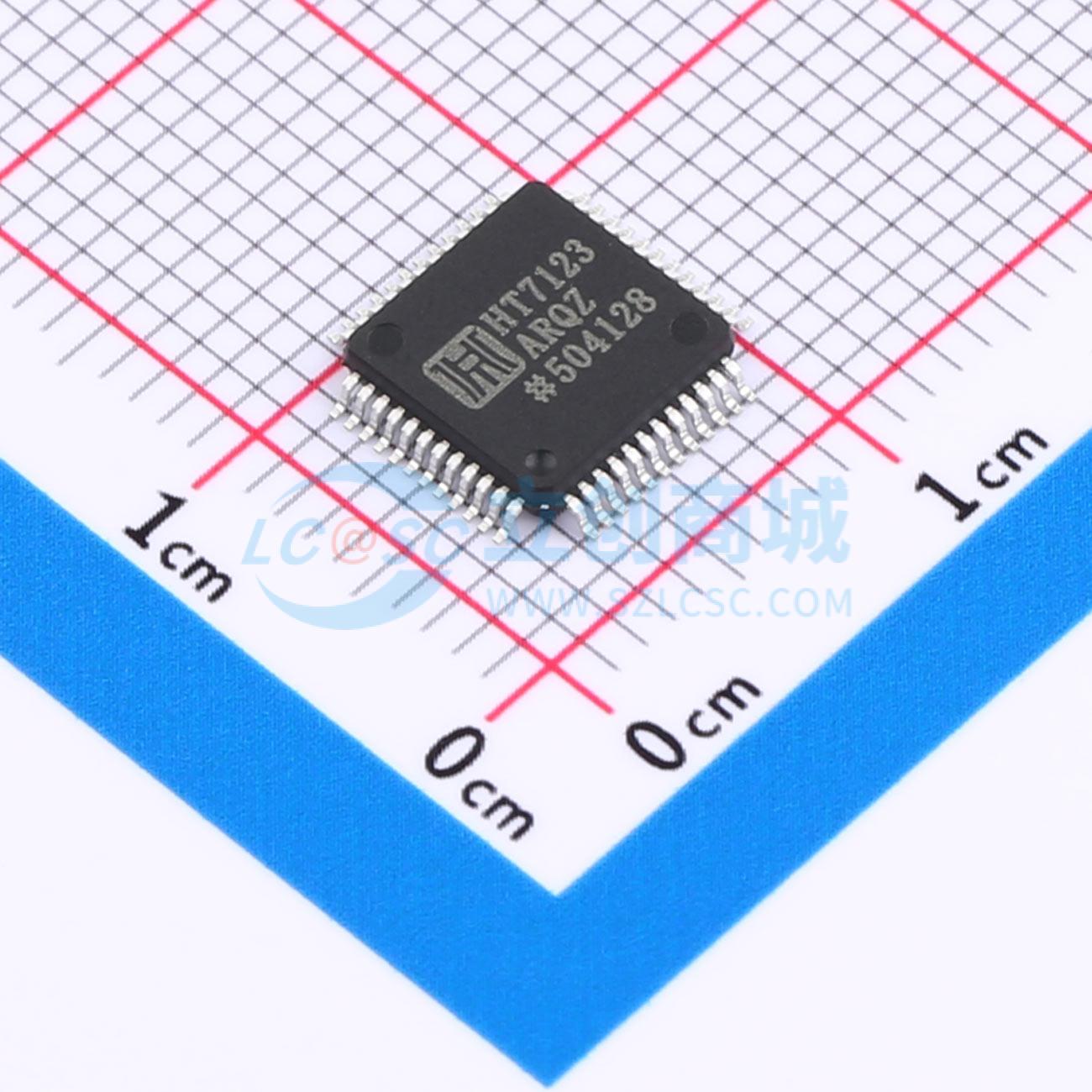

温馨提醒：图片仅供参考，商品以实物为准
HT7123ARQZ
HT7123ARQZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS工艺平台330MHz的10位高速视频DAC
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7123ARQZ
- 商品编号
- C2886392
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 10位 | |
| 通道数 | 3 | |
| 工作电压 | 3V~3.6V | |
| 稳定时间 | 15ns | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.4LSB | |
| 工作温度 | 0℃~+70℃ | |
| 基准电压源 | 内置 | |
| 数据速率 | 330MHz | |
| 静态电流 | 2.1mA |
商品概述
一款集成在单块芯片上的三路高速数模转换器。它由三个带互补输出的高速10位数模转换器（DAC）、一个标准TTL输入接口和一个高阻抗模拟输出电流源组成。 它有三个独立的10位宽输入端口。只需一个5 V/3.3 V电源和时钟，该器件即可正常工作。它还具备额外的视频控制信号、复合同步信号和消隐信号。 它还具有省电模式。 该器件采用5 V CMOS工艺制造。其单片CMOS结构确保了更高的功能集成度和更低的功耗。它采用48引脚LQFP封装。
商品特性
- 330 MSPS吞吐率
- 三路10位数模转换器（DAC）
- 在fCLK = 50 MHz、fOUT = 1 MHz时，无杂散动态范围（SFDR）为−70 dB；在fCLK = 140 MHz、fOUT = 40 MHz时，为−53 dB
- 与RS-343A/RS-170兼容的输出
- 互补输出
- DAC输出电流范围：2.0 mA至26.5 mA
- 与TTL兼容的输入
- 内部参考电压（1.235 V）
- 单电源5 V/3.3 V供电
- 48引脚LQFP封装
- 低功耗（在3 V时最低30 mW）
- 低功耗待机模式
- 工业级温度范围（-40℃至+85℃）
- 无铅封装
应用领域
- 数字视频系统（1600×1200 @ 100 Hz）
- 高分辨率彩色图形
- 数字无线电调制
- 图像处理
- 仪器仪表
- 视频信号重建
