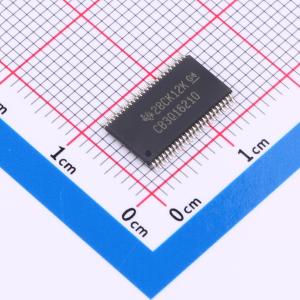

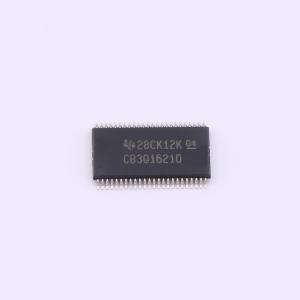

SN74CB3Q16210DGGR

20位开关，2.5V/3.3V低电压FET总线开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 20位双向总线开关，支持2.5V和3.3V工作电压，具有低导通电阻和高带宽数据路径。
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q16210DGGR
商品编号: C2876902
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.333333克(g)

商品参数

商品概述

SN74CB3Q16210 是一种高带宽FET总线开关，它利用电荷泵来提升传输晶体管的栅极电压，提供低且平坦的导通状态电阻（ron）。低且平坦的导通状态电阻允许最小的传播延迟，并支持数据输入/输出（I/O）端口上的轨到轨切换。该器件还具有低数据I/O电容，以尽量减少数据总线上的电容负载和信号失真。特别设计用于支持高带宽应用，SN74CB3Q16210提供了优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。

SN74CB3Q16210被组织成两个10位总线开关，带有独立的输出使能（1OE, 2OE）输入。它可以作为两个10位总线开关使用，也可以作为一个20位总线开关使用。当OE为低时，相关的10位总线开关闭合，A端口连接到B端口，允许端口间双向数据流动。当OE为高时，相关的10位总线开关断开，在A端口和B端口之间存在高阻态。

此设备完全指定了使用IOFF的部分电源关闭应用。IOFF电路可以防止在设备断电时有害的电流回流。该设备在断电期间具有隔离功能。

为了确保在上电或断电过程中的高阻态，应通过一个上拉电阻将OE连接到VCC；电阻的最小值由驱动器的吸电流能力决定。

商品特性

属于德州仪器Widebus系列
高带宽数据路径（高达500 MHz）
5V容差的输入/输出，无论设备是开机还是关机状态
在整个工作范围内具有低且平坦的导通电阻特性（Ron = 5 Ω 典型值）
数据I/O端口支持轨到轨切换
在3.3V VCC下支持0V至5V切换
在2.5V VCC下支持0V至3.3V切换
双向数据流，传播延迟几乎为零
低输入/输出电容减少负载和信号失真（Cio(OFF) = 4 pF 典型值）
快速开关频率（foe = 20 MHz 最大值）
数据和控制输入提供欠压箝位二极管
低功耗（ICC = 1 mA 典型值）
Vcc工作范围从2.3V到3.6V
数据I/O支持0V至5V信号电平（0.8V, 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V）
控制输入可以由TTL或5V/3.3V CMOS输出驱动
IOFF支持部分断电模式操作
锁存性能超过100 mA
JESD 78，Class II ESD性能按照JESD 22测试
- 2000V人体模型（A114-B，Class II）
- 1000V充电设备模型（C101）
支持数字和模拟应用：PCI接口、差分信号接口、内存交错、总线隔离、低失真信号门控

应用领域

PCI 接口
差分信号接口
内存交错
总线隔离
低失真信号门控

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	通道数	-
	工作电压	2.3V~3.6V
	导通时间(ton)	8ns
	导通电阻(Ron)	5Ω

	属性	参数值
	关闭时间(toff)	7ns
	工作温度	-40℃~+85℃
	导通电容(Con)	10pF
	带宽	20MHz
	传播延迟(tpd)	250ps
