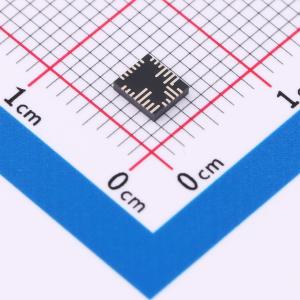

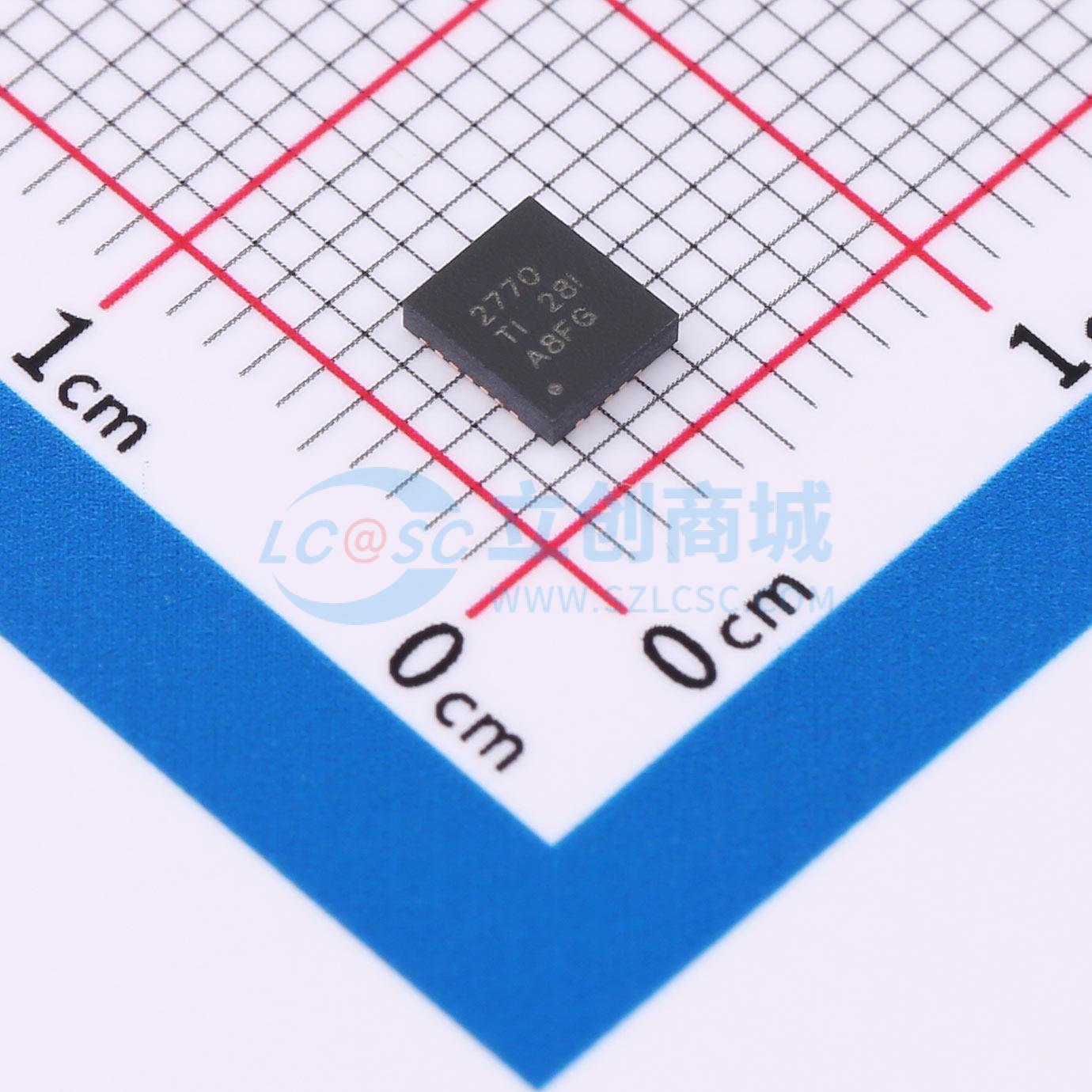

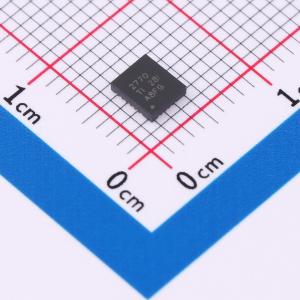

TAS2770RJQR

扬声器IV感应数字输入单声道D类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS2770 具有 I/V 感应扬声器保护的 20W 数字输入 4.5V 至 18V 智能放大器
品牌名称: TI(德州仪器)
商品型号: TAS2770RJQR
商品编号: C2876597
商品封装: VQFN-HR-26(3.5x4)
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

TAS2770 是一款经优化后可高效驱动小型扬声器的单声道数字输入 D 类音频放大器。凭借出色的输出功率、保护功能和封装，TAS2770 成为智能扬声器、蓝牙扬声器、家庭自动化设备、笔记本电脑和平板电脑的理想选择。该 D 类放大器能够在 16V 电压下向 4Ω 的负载提供 20W 的连续功率，在 16V 电压下向 8Ω 的负载提供 15W 的连续功率，两种情况下的 THD 都为 1%。4.5V 至 16V 的宽输入电压范围和高输出功率使该放大器具有出色的通用性，能够与电池电源或线路供电系统配合使用。欠压保护器跟踪峰值电压，并自动将增益限制为可用电压。该硬件实现的功能降低了放大器对系统电源的需求，从而防止音频中断和系统关断。 TAS2770 可用作常规放大器或与基于主机的扬声器保护算法配合使用。集成的扬声器电压和电流感应功能可通过 I2S 返回路径将扬声器状况实时反馈到保护算法。最多有 8 个器件可以通过任意一个 I2S/TDM + I2C 共享一个公共总线。 TAS2770 器件采用 26 引脚、0.4mm 间距 QFN 封装，实现紧凑的 PCB 空间。

商品特性

高性能单声道 D 类放大器
1% THD+N 时的功率为 20W（4Ω，16V）
1% THD+N 时的功率为 15.4W（4Ω，12.6V）
1W 时的 THD+N 为 0.03%（4Ω，VBAT = 12.6V）
8.4V Vbat 时的 A 加权空闲通道噪声为 32μVrms
20Hz 至 20kHz 内具有 90dB PSRR、200mVPP 纹波
1W（4Ω，VBAT = 12.6V）下的效率为 82.5%
< 1μA HW 关断 VBAT 电流
42mW / 63mW 空闲损耗 (8.4V / 12.6V)
扬声器电压和电流感测
使用 I/V 扬声器感测进行实时诊断
- 过流
- 短路（电源短路、接地短路和终端至终端短路）
- 过热
VBAT 跟踪峰值电压限制器提供欠压保护
44.1kHz 至 192kHz 采样速率
灵活的用户界面
- I2S/TDM：8 通道（32 位/96kHz）
- I2C：8 个可选择地址
无 MCLK 运行
低噗声和嘀哒声
电源
- VBAT：4.5V 至 16V
- AVDD：1.8V
扩频频谱低 EMI 模式
热保护和过流保护

应用领域

笔记本电脑
蓝牙扬声器
家庭自动化智能扬声器/物联网

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	20W×1@4Ω；15.4W×1@4Ω
	工作电压	4.5V~16V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.03%
	静态电流(Iq)	1A
	信噪比	108dB
	电源纹波抑制比(PSRR)	90dB
	效率	82.5%
