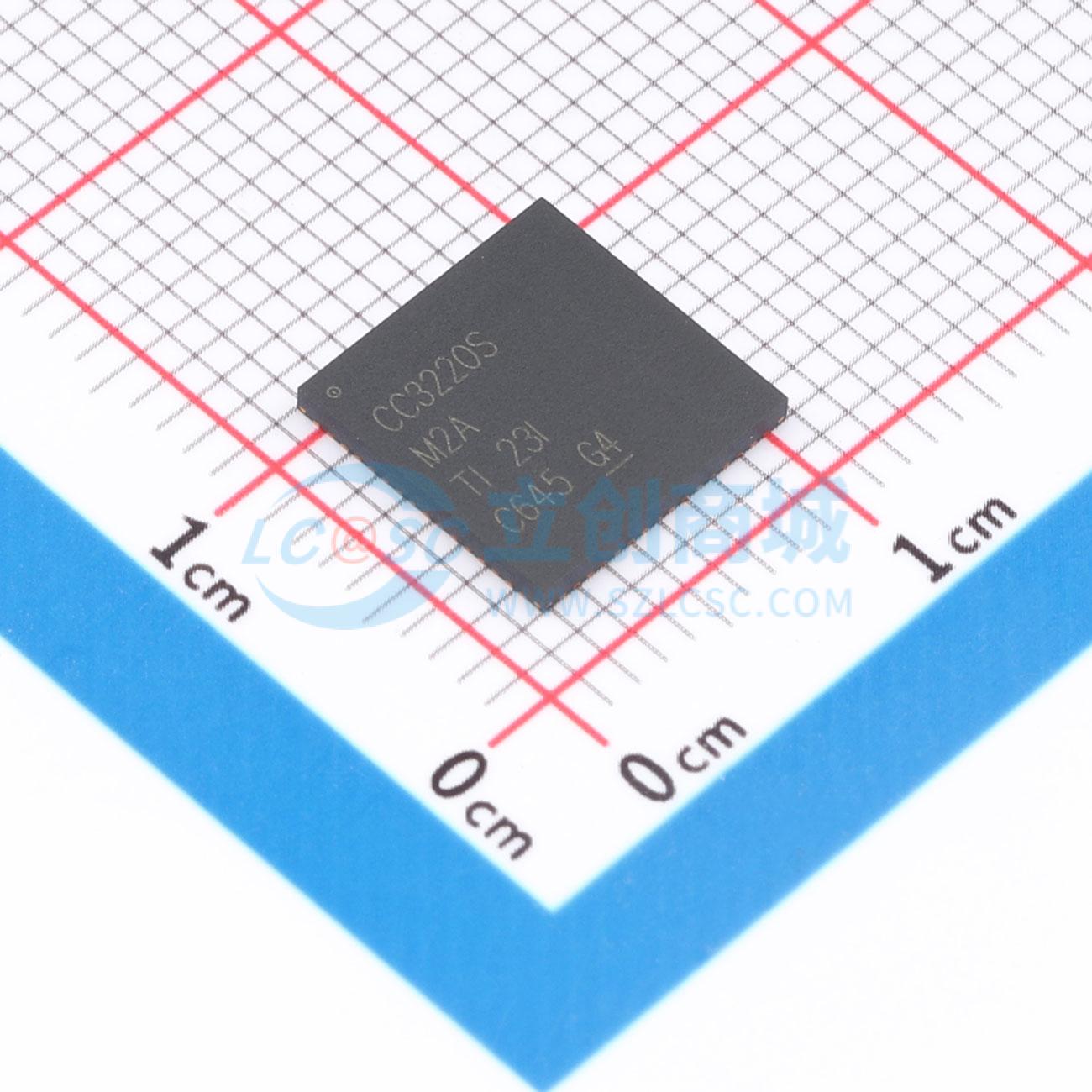

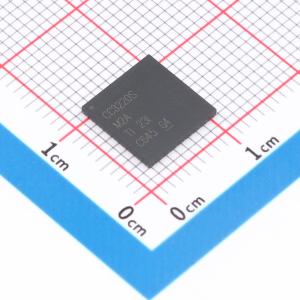

CC3220SM2ARGKR

SoC 无线 MCU CC3220x 器件提供三种型号：CC3220R、CC3220S 和 C3220SF。 CC3220R 具有 256KB RAM、物联网网络安全功能和器件身份/密钥。 CC3220S 基于 CC3220R 和 MCU 级安全性（例如文件系统加密、用户 IP [MCU 镜像] 加密、安全启动和调试安全性）构建。 CC3220SF 基于 CC3220S 构建，除了 256KB RAM 以外，还集成了一个用户专用的 1MB 可执行闪存。 使用 Wi-Fi CERTIFIED 无线微控制器开始您的物联网 (IoT) 设计。SimpleLink Wi-Fi CC3220x 器件系列是一个片上系统 (SoC) 解决方案，将两个处理器集成在一个芯片上： • 应用处理器是一个 Arm Cortex-M4 MCU，具有用户专用的 256KB RAM 和可选的 1MB 串行闪存。 • 网络处理器 MCU 可运行所有 Wi-Fi 和互联网逻辑层。这个基于 ROM 的子系统包含 802.11b/g/n 无线电、基带和具有强大加密引擎的 MAC。 这些器件引入了可进一步简化物联网连接的新特性和新功能。主要新特性包括： 优化的低功耗管理 • 增强的网络安全性 • 器件身份和非对称密钥 • 增强的文件系统安全性（只有 CC3220S 和 CC3220SF 变体提供此支持） • IPv6 TCP/IP 堆栈 支持 4 个基站的接入点模式 • 可同时打开多达 16 个 BSD 套接字，其中 6 个支持安全型（HTTPS） 支持 RESTful API CC3220x 器件系列是 SimpleLink MCU 平台的一部分，该平台是一个通用、简单易用的开发环境，基于一个单核软件开发套件 (SDK)、丰富的工具集、参考设计和 E2E 社区而构建，支持 Wi-Fi、低功耗 Bluetooth、Sub-1GHz 器件和主机 MCU。

• 双核架构：
  • 用户专用的应用 MCU 子系统
  • 高度集成的 Wi-Fi 网络处理器
• 丰富的物联网安全功能：增强的物联网网络安全性，非对称密钥和唯一器件身份，软件知识产权保护和安全存储 (CC3220S/CC3220SF)
• 高级低功耗模式，适用于电池供电应用
• 内置电源管理子系统
• 工业温度： -40°C 至 85°C
• 芯片级 Wi-Fi Alliance Wi-Fi CERTIFIED
• 应用微控制器子系统：
  • 运行频率为 80 MHz 的 Arm Cortex-M4 内核
  • 嵌入式存储器：256KB RAM，可选的 1MB 可执行文件闪存，外部串行闪存
• 外设：
  • McASP 支持两个 I2S 通道
  • SD、SPI、I2C、UART
  • 8 位同步成像仪接口
  • 4 通道 12 位 ADC
  • 4 个具有 16 位 PWM 模式的通用计时器 (GPT)
  • 看门狗计时器
  • 多达 27 个 GPIO 引脚
  • 调试接口：JTAG、cJTAG、SWD
• Wi-Fi 模式：
  • 802.11b/g/n 基站
  • 802.11b/g 接入点 (AP) 支持多达 4 个基站
  • Wi-Fi Direct 客户端和组所有者
• WPA2 个人版和企业版安全性：WEP、WPA/WPA2 PSK、WPA2 企业版 (802.1x)、WPA3 个人版、WPA3 企业版
• IPv4 和 IPv6 TCP/IP 堆栈
• 行业标准 BSD 套接字应用编程接口 (API)：
  • 16 个同步 TCP 或 UDP 套接字
  • 6 个同步 TLS 和 SSL 套接字
• IP 寻址：具有重复地址检测 (DAD) 的静态 IP、LLA、DHCPv4、DHCPv6
• 适用于自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器
• 可通过 SmartConfig 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
• RESTful API 允许使用内部 HTTP 服务器
• 硬件特性：
  • 独立执行环境
  • 器件标识
  • 针对高级快速安全性的硬件加密引擎，其中包括 AES、DES、3DES、SHA2、MD5、CRC 和校验和
  • 初始安全编程
  • 调试安全性
  • JTAG 和调试端口处于锁定状态
  • 个人和企业 Wi-Fi 安全性
  • 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
• 网络安全性：
  • 个人和企业 Wi-Fi 安全性
  • 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
  • HTTPS 服务器
  • 受信任的根证书目录
  • TI 信任根公钥
• 软件知识产权保护：
  • 安全密钥存储
  • 文件系统安全
  • 软件篡改检测
  • 克隆保护
  • 安全启动：启动期间验证运行时二进制的完整性和真实性
• 在专用网络处理器上运行的嵌入式网络应用：
  • 具有动态用户回调的 HTTP/HTTPS Web 服务器
  • mDNS、DNS-SD、DHCP 服务器
  • Ping
• 恢复机制 — 可恢复为出厂默认设置或恢复为完整出厂映像
• 电源管理子系统：
  • 集成式直流/直流转换器
  • 支持宽电源电压范围：
    • VBAT 宽电压模式：2.1 V 至 3.6 V
    • VIO 始终与 VBAT 关联
• 高级低功耗模式:
  • 关断：1µA
  • 休眠：4.5µA
  • 低功耗深度睡眠 (LPDS)：135µA（测量对象为具有 256KB RAM 容量的 CC3220R、CC3220S 和 CC3220SF）
  • RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA （测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 10mA）
  • TX 流量（MCU 处于活动模式）：54 OFDM 时为 223mA（测量对象为 CC3220R 和 CC3220S；CC3220SF 会额外消耗 15mA），最大功率
  • 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测量对象为具有 256KB RAM 容量的 CC3220R 和 CC3220S）
• 时钟源：
  • 具有内部振荡器的 40.0MHz 晶体
  • 32.768kHz 晶体或外部 RTC

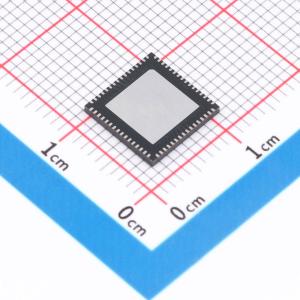

• RGK 封装：
  • 64 引脚 mm×mm 极薄四方扁平无引线 (VQFN) 封装，0.5mm 间距
• 工作温度：
  • 环境温度范围： -40°C 至 +85°C
• 器件支持 SimpleLink MCU 平台开发人员生态系统

• 楼宇和住宅自动化：HVAC 系统和恒温器
• 视频监控、可视门铃和低功耗摄像头
• 楼宇安全系统和电子锁
• 电器
• 资产跟踪
• 工厂自动化
• 医疗和保健
• 电网基础设施
