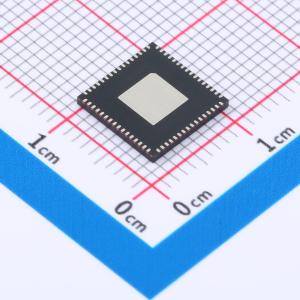

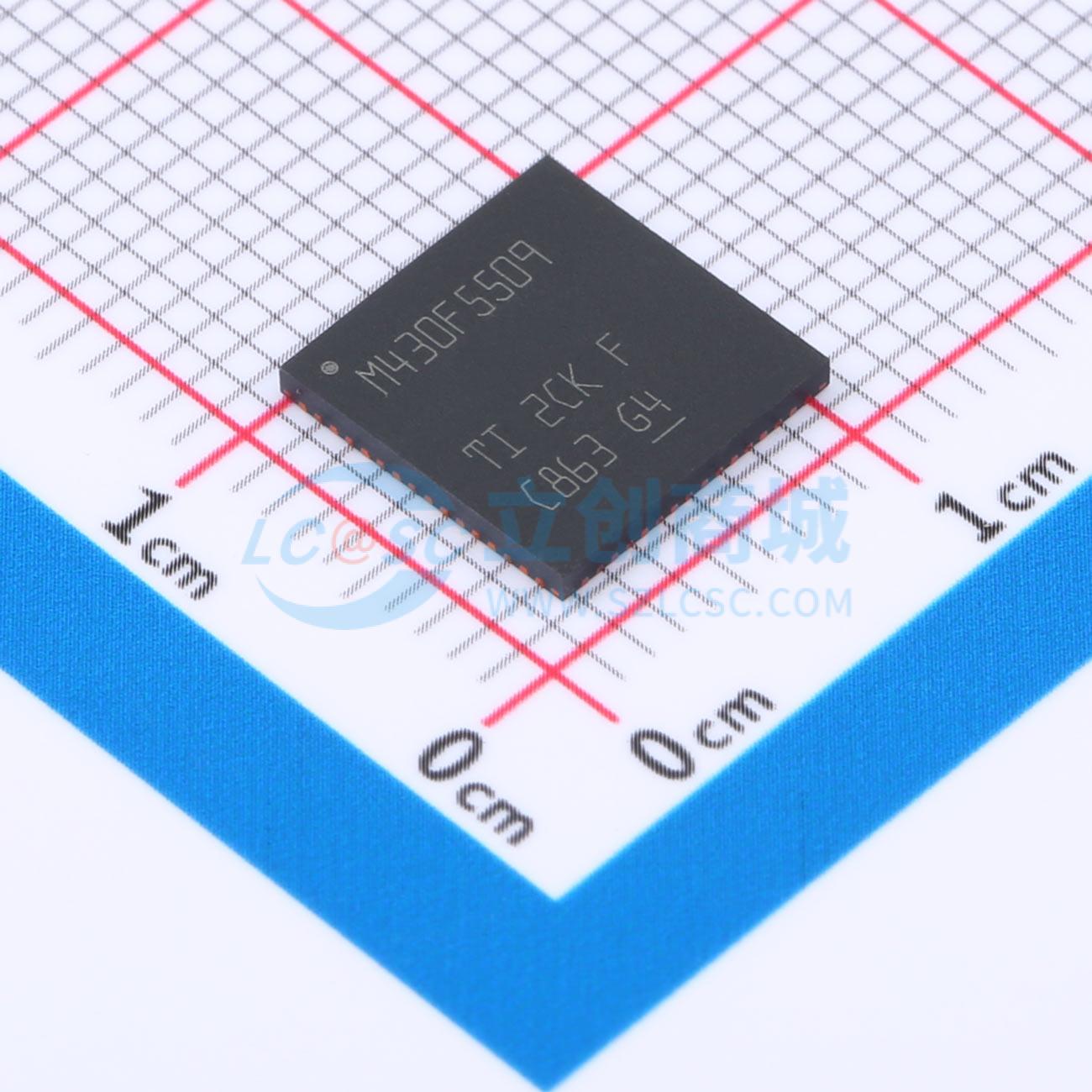

MSP430F5509IRGCT

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件具有一个强大的 16 位精简指令集 (RISC) CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。此数控振荡器 (DCO) 可使器件在不到 5µs 的时间内从低功耗模式唤醒至激活模式。

MSP430F5510、MSP430F5509 和 MSP430F5508 器件为微控制器配置，具有支持 USB 2.0 的集成 USB 和 PHY、4 个 16 位计时器、1 个高性能 10 位 ADC、2 个 USCI (1)、1 个硬件乘法器、DMA、具有警报功能的 RTC 模块以及 31 或 47 个 I/O 引脚。

MSP430F5507、MSP430F5506、MSP430F5505 和 MSP430F5504 器件属于微控制器，配有支持 USB2.0 的集成 USB 和 PHY、四个 16 位定时器、一个高性能 10 位 ADC、一个 USCI、一个硬件乘法器、DMA、具有报警功能的 RTC 模块以及 31 个 I/O 引脚。

MSP430F5503、MSP430F5502、MSP430F5501 和 MSP430F5500 器件的外设与 MSP430F5507、MSP430F5506、MSP430F5505 和 MSP430F5504 器件几乎相同，只是其中的 10 位 ADC 替换成了比较器。

典型应用包括需要与多种 USB 主机连接的模拟和数字传感器系统和数据记录器。

• 低电源电压范围：3.6V 到 1.8V
• 超低功耗
  • 激活模式 (AM) 所有系统时钟激活
  • 在 8MHz，3V，闪存程序执行时为 195µA/MHz（典型值）
  • 在 8MHz，3V，RAM 程序执行时为 115µA/MHz（典型值）
  • 待机模式 (LPM3)
    • 实时时钟 (RTC)（采用晶振）、看门狗和电源监控器工作，完全 RAM 保持，快速唤醒：2.2V 时为 1.9μA，3V 时为 2.1μA（典型值）
    • 低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器工作，完全 RAM 保持、快速唤醒：3V 时为 1.4μA（典型值）
  • 关闭模式 (LPM4) 完全 RAM 保持，电源监控器工作，快速唤醒：3V 时为 1.1μA（典型值）
  • 关断模式 (LPM4.5) 3V 时为 0.18μA（典型值）
• 可在不到 5μs 的时间内从待机模式唤醒
• 16 位精简指令集计算机 (RISC) 架构，扩展内存，高达 25MHz 的系统时钟
• 灵活的电源管理系统
  • 内置可编程的低压降稳压器 (LDO)
  • 电源电压监控、监视和临时限电
• 统一时钟系统
  • 针对频率稳定的锁相环 (FLL) 控制环路
  • 低功耗低频内部时钟源 (VLO)
  • 低频修整内部基准源 (REFO)
  • 32kHz 手表晶振 (XT1)
  • 高达 32MHz 的高频晶振 (XT2)
• 具有 5 个捕捉/比较寄存器的 16 位定时器 TA0，Timer_A
• 具有 3 个捕捉/比较寄存器的 16 位定时器 TA1，Timer_A
• 具有 3 个捕捉/比较寄存器的 16 位定时器 TA2，Timer_A
• 具有 7 个捕捉/比较影子寄存器的 16 位定时器 TB0，Timer_B
• 两个通用串行通信接口 (USCI)
  • USCI_A0 和 USCI_A1 均支持：
    • 具有自动波特率检测功能的增强型通用异步收发器 (UART)
    • IrDA 编码和解码
    • 同步串行外设接口 (SPI)
  • USCI_B0 和 USCI_B1 每个都支持：
    • I2C
    • 同步串行外设接口 (SPI)
• 全速通用串行总线 (USB)
  • 集成的 USB - 物理层 (PHY)
  • 集成 3.3V 和 1.8V USB 电源系统
  • 集成 USB - 锁相环 (PLL)
  • 8 输入和 8 输出端点
• 具有窗口比较器的 10 位模数转换器 (ADC) 比较器
• 硬件乘法器支持 32 位运算
• 串行板上编程，无需外部编程电压
• 3 通道内部直接内存访问 (DMA)
• 具有 RTC 特性的基本计时器

• 模拟和数字传感器系统
• 数据记录器
• 与 USB 主机的互连
• 无线耳机
