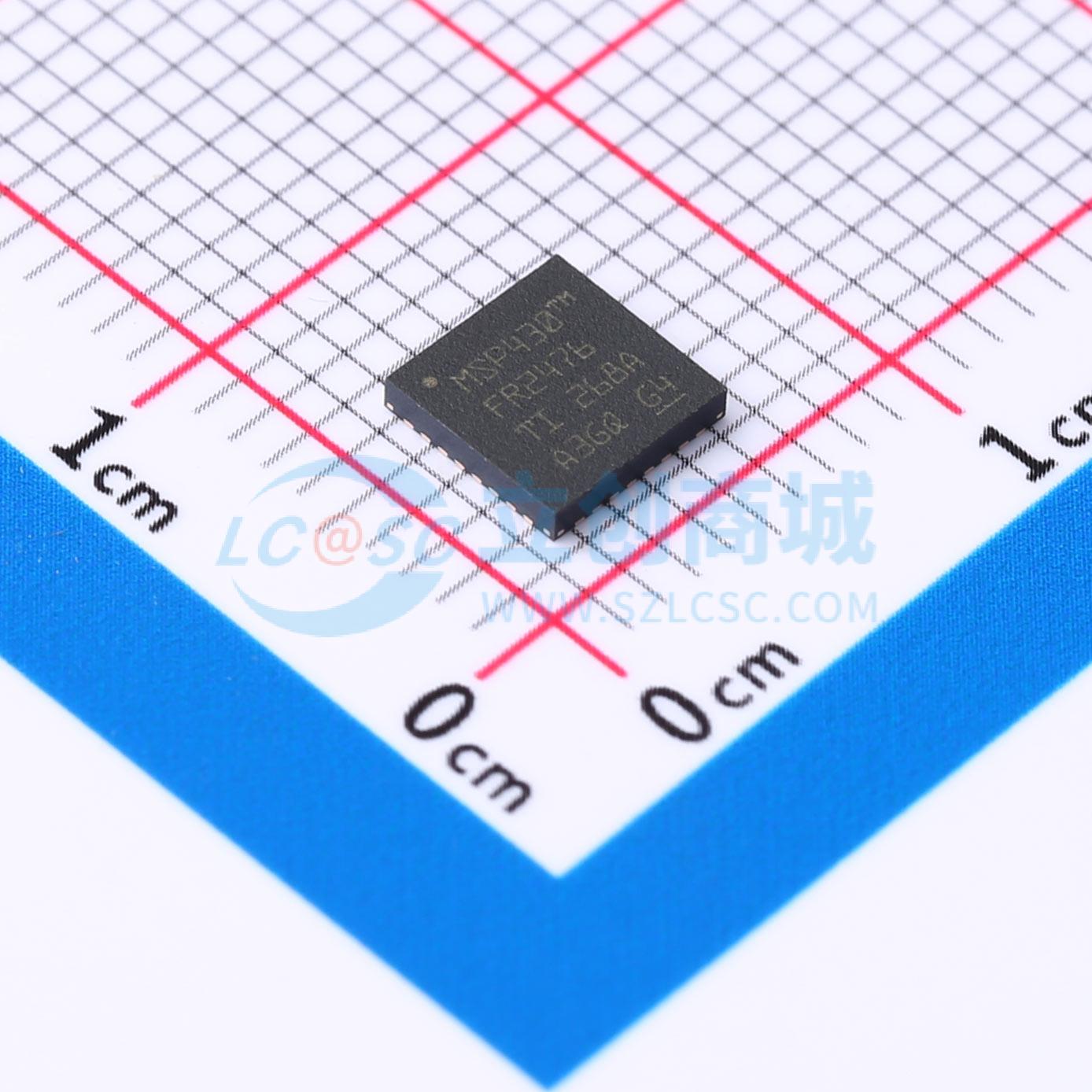

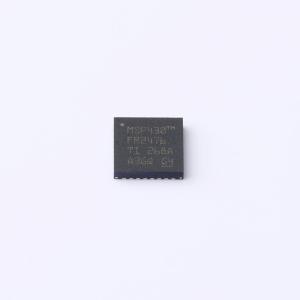

MSP430FR2476TRHBR

MSP430FR247x 微控制器 (MCU) 是用于检测和测量应用的超低功耗低成本器件产品系列的一部分。该 MCU 集成了一个 12 位 SAR ADC 和一个比较器，支持 –40° 至 105℃ 的工作温度范围，其 FRAM 数据记录功能对更高温度的工业应用意义重大。

MSP430FR247x MCU 由软、硬件组成的生态系统提供支持，有参考设计和代码示例，可帮助快速开展设计。开发套件包括 MSP - TS430PT48 48 引脚目标开发板。还提供免费的 MSP430Ware 软件。

MSP430 超低功耗 (ULP) FRAM 微控制器平台将嵌入式 FRAM 和整体超低功耗系统架构相结合，使系统设计人员能在降低能耗的情况下提升性能。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

TI MSP430 系列低功耗微控制器包含多种器件，配备不同外设集以满足各类应用需求。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该 MCU 具有一个强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于获得最大编码效率。数控振荡器 (DCO) 可使 MCU 在不到 10 μs（典型值）的时间内从低功耗模式唤醒至活动模式。

• 嵌入式微控制器
• 16 位 RISC 架构
• 支持的时钟频率最高可达 16MHz
• 1.8 V 至 3.6 V 的宽电源电压范围
• 优化的超低功耗模式
  • 工作模式：135µA/MHz（典型值）
  • 待机：采用 32768Hz 晶振的 LPM3.5 实时时钟 (RTC) 计数器：660nA（典型值）
  • 关断 (LPM4.5)：37nA，未使用 SVS
• 低功耗铁电 RAM (FRAM)
  • 容量高达 64KB 的非易失性存储器
  • 内置错误修正码 (ECC)
  • 可配置的写保护
  • 对程序、常量和存储的统一存储
  • 耐写次数达 10^15 次
  • 抗辐射和非磁性
• 智能数字外设
  • 四个 16 位计时器，每个计时器有 3 个捕捉/比较寄存器 (Timer_A3)
  • 一个 16 位计时器，具有 7 个捕捉/比较寄存器 (Timer_B7)
  • 一个仅用作计数器的 16 位 RTC
  • 16 位循环冗余校验 (CRC)
  • 增强型串行通信，支持引脚重映射功能
• 时钟系统 (CS)
  • 片上 32kHz RC 振荡器 (REFO)，具有 1μA 支持
  • 带有锁频环 (FLL) 的片上 16MHz 数控振荡器 (DCO)，室温下的精度为 ±1%（具有片上基准）
  • 片上超低频 10kHz 振荡器 (VLO)
  • 片上高频调制振荡器 (MODOSC)
  • 外部 32kHz 晶振 (LFXT)
  • 可编程 MCLK 预分频器（1 至 128）
  • 通过可编程预分频器（1、2、4 或 8）从 MCLK 获得的 SMCLK
• 通用输入/输出和引脚功能
  • LQFP - 48 封装上的 43 个 I/O
  • 所有 GPIO 上的 43 个中断引脚可以将 MCU 从低功耗模式下唤醒
• 高性能模拟
  • 高达 12 通道 12 位模数转换器 (ADC)
    • 内部共享基准（1.5、2.0 或 2.5V）
    • 采样与保持 200ksps
  • 一个增强型比较器 (eCOMP)
  • 集成 6 位 DAC 作为基准电压
  • 可编程迟滞
  • 可配置的高功率和低功率模式

• 小型工业传感器
• 低功耗医疗、健康和健身器材
• 电池组
• EPOS 电器恒温器
• 电动牙刷
• PC 配件
