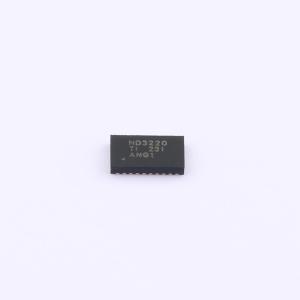

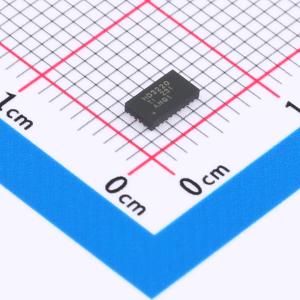

温馨提醒：图片仅供参考，商品以实物为准
HD3SS3220IRNHT
具有超高速2:1MUX的USB Type-C DRP端口控制器
- 描述
- HD3SS3220 带 DRP 控制器的 10Gbps USB 3.1 Type-C 2:1 多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- HD3SS3220IRNHT
- 商品编号
- C2876685
- 商品封装
- WQFN-30-EP(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 700uA | |
| 接口类型 | I2C |
商品概述
HD3SS3220是一款具有DRP端口控制器的USB超高速(SS) 2:1多路复用器。该器件可为生态系统实现USB Type-C提供通道配置(CC)逻辑和5V VCONN电源。HD3SS3220可配置为下行端口(DFP)、上行端口(UFP)或双角色端口(DRP)，因此成为任何应用的理想之选。
根据Type-C规范，HD3SS3220在DRP模式下会交替将自身配置为DFP或UFP。CC逻辑块通过监视CC1和CC2引脚上的上拉或下拉电阻，以确定何时连接了USB端口以及其端口角色。连接USB端口后，CC逻辑还将确定电缆方向并相应地配置USB SS多路复用器。最后，CC逻辑将分别在DFP和UFP模式下通告或检测Type-C电流模式（默认、中等或高）。
集成的多路复用器具有出色的动态特性，可在信号眼图衰减最小的情况下实现转换，并且附加抖动极少。尽管RX和TX通道的共模电压不同，但是该器件的开关路径会部署自适应共模电压跟踪功能，确保两通道相同。
商品特性
- 集成了2:1超高速Mux的USB Type-C端口控制器
- 兼容USB Type-C规格
- 支持高达10Gbps的USB 3.1 G1和G2
- 支持高达15W的功率输出与3A的电流通告和检测
- 仅主机 - 下行端口(DFP)/仅源设备–上行端口(UFP)/接收设备双角色端口– DRP
- USB端口连接检测
- 电缆方向检测
- 角色检测
- Type-C电流模式（默认、中等和高）
- 对于有源电缆的V(BUS)检测和VCONN支持
- 音频和调试附件支持
- 支持Try.SRC和Try.SNK DRP模式
- 通过通用输入/输出(GPIO)和I²C控制配置
- 工作和待机电流消耗都很低
- 工业温度范围： -40°C至85°C
应用领域
- USB主机、设备、集线器
- 移动电话、平板电脑和笔记本
- U盘、移动硬盘、机顶盒等USB外设
