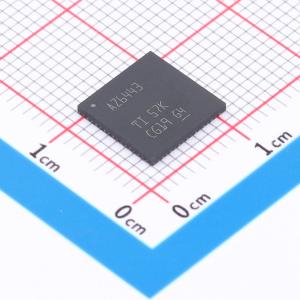

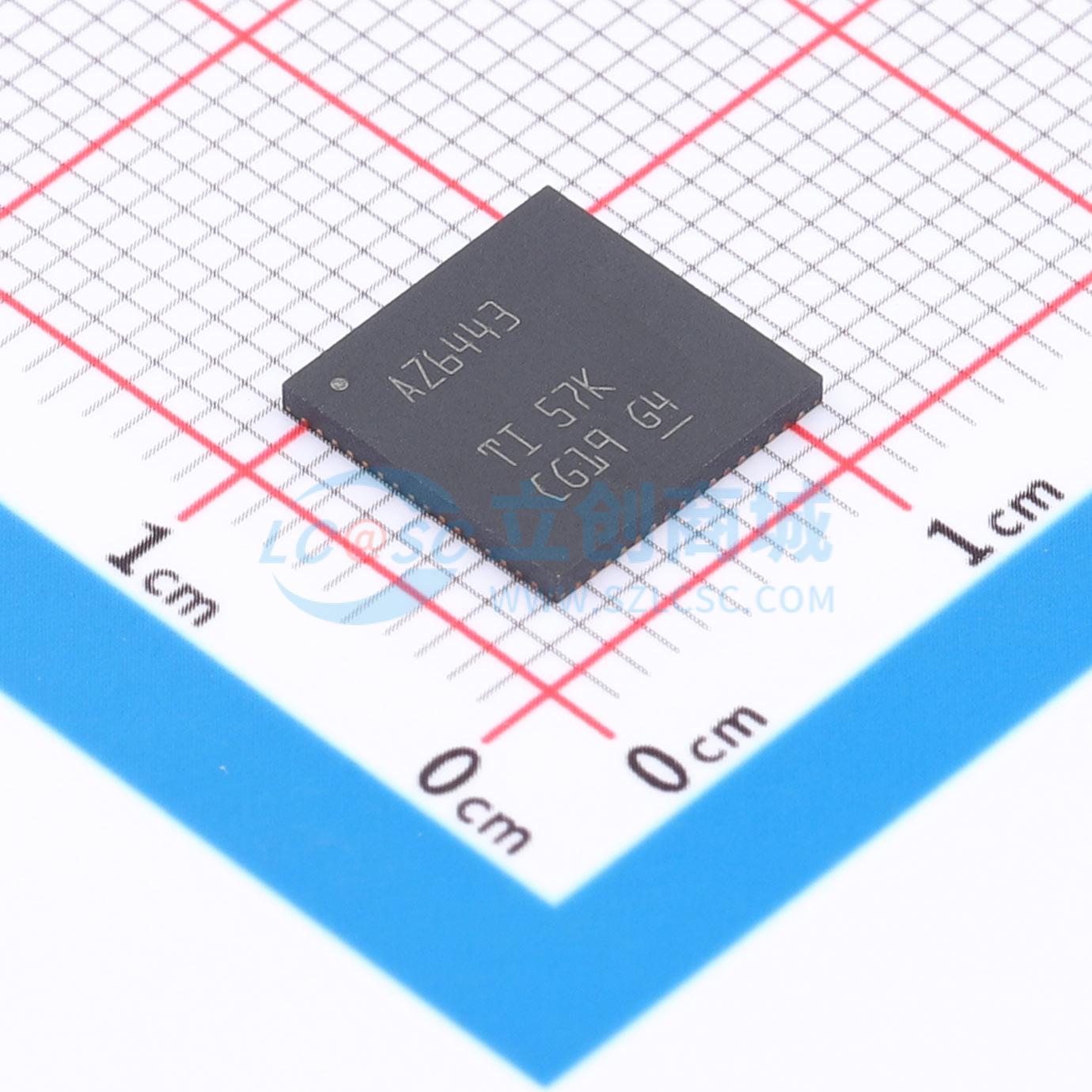

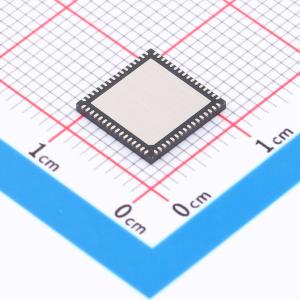

ADS6443IRGCT

ADS6445/ADS6444/ADS6443/ADS6442 (ADS644X) 是一系列高性能 14 位、125/105/80/65 MSPS 的四通道 A-D 转换器。串行 LVDS 数据输出减少了接口线数量，从而实现了紧凑的 64 引脚 QFN 封装（9 mm × 9 mm），可实现高系统集成密度。该器件具备 3.5dB 粗增益选项，可在对 SNR 影响极小的情况下改善 SFDR 性能。除粗增益外，还设有细增益选项，可按 1dB 步进编程，最高可达 6dB。 输出接口为 2 线制，每个 ADC 数据经串行化后通过两对 LVDS 输出。这使得串行数据速率（与 1 线制接口相比）减半，且限制在 1Gbps 以内，简化了接收器设计。ADS644X 还具备传统的 1 线制接口，可在较低采样频率下使用。 内部锁相环 (PLL) 对输入的 ADC 采样时钟进行倍频，以生成位时钟。位时钟用于对每个通道的 14 位数据进行串行化处理。除串行数据流外，帧时钟和位时钟也作为 LVDS 输出传输。 LVDS 输出缓冲器具备可编程 LVDS 电流、电流倍增模式和内部端接选项等特性。这些特性可用于拓宽眼图张开度、提高信号完整性，便于接收器捕获信号。 ADC 通道输出可选择以 MSB 或 LSB 优先方式输出，以及采用 2 的补码或原码形式。 ADS644X 具备内部基准源，但也支持外部基准源模式。该器件的工作温度范围为工业级（-40°C 至 85°C）。

• 最大采样率：125 MSPS
• 14 位分辨率，无失码
• 同步采样与保持
• 3.5dB 粗增益和最高 6dB 可编程细增益，可权衡 SFDR/SNR
• 串行化 LVDS 输出，具备可编程内部端接选项
• 支持正弦、LVCMOS、LVPECL、LVDS 时钟输入，幅度低至 400 mVPP
• 内部基准源，支持外部基准源
• 基准源无需外部去耦
• 3.3V 模拟和数字电源
• 64 引脚 QFN 封装（9 mm × 9 mm）
• 引脚兼容的 12 位系列（ADS642X - SLAS532A），功能兼容的双通道系列（ADS624X - SLAS542A、ADS644X - SLAS543A）

• 基站中频接收器
• 分集接收器
• 医学成像
• 测试设备
