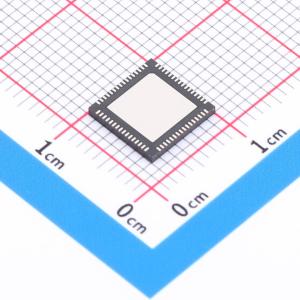

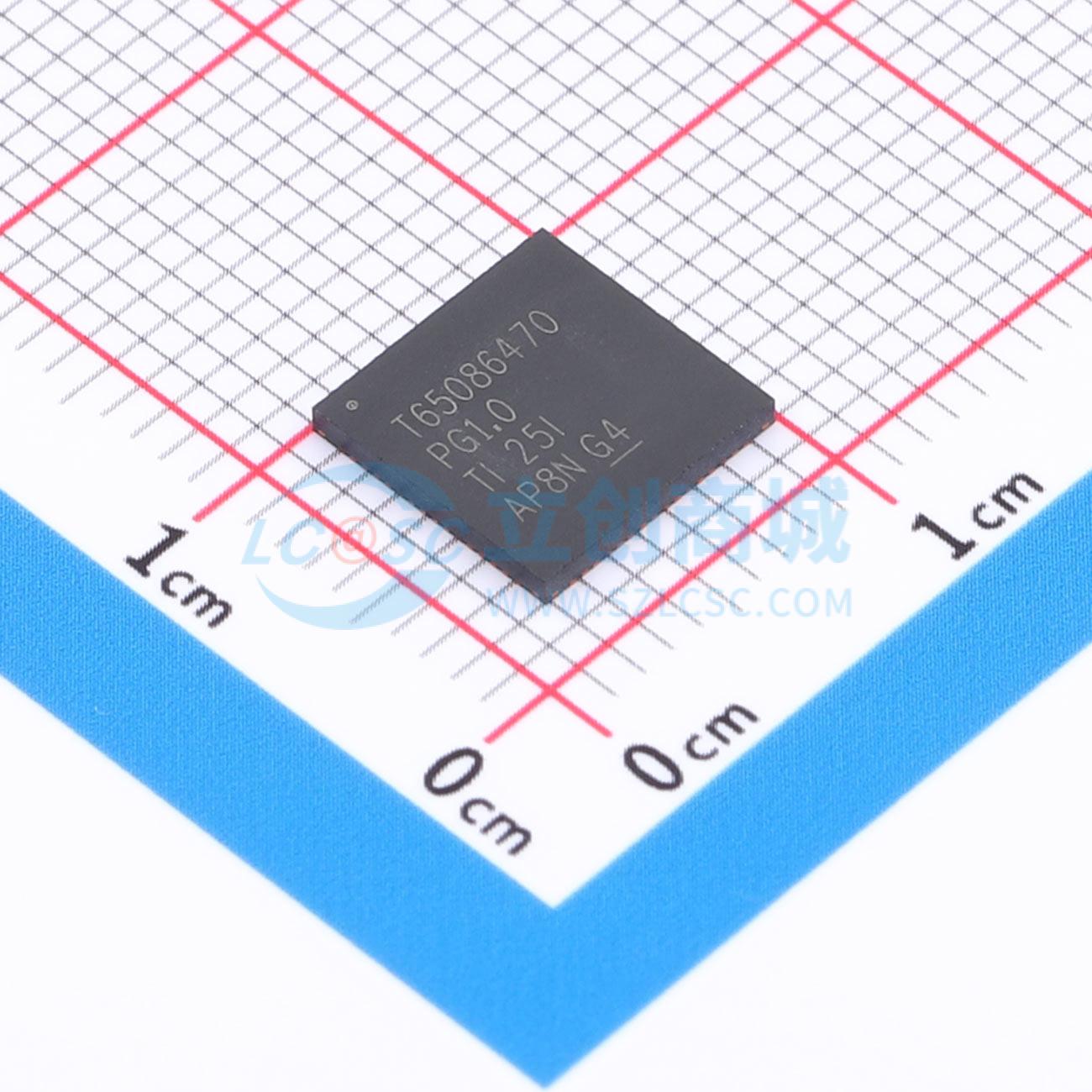

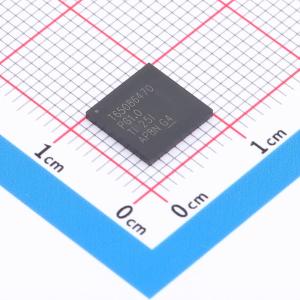

TPS65086470RSKT

TPS650864 器件系列是一款单芯片电源管理 IC(PMIC) ，专为 Xilinx Zynq 多处理器片上系统(MPSoC) 和现场可编程门阵列 (FPGA) 系列而设计。TPS650864 器件的输入电压范围为 5.6V 至 21V，支持广泛的应用。该器件适用于壁式供电应用或 2、3、4 节串联锂离子电池包（NVDC或非 NVDC 电源架构）。D-CAP2 和 DCS-Control 高频稳压器采用小型无源器件，用于减小解决方案尺寸。D-CAP2 和 DCS-Control 拓扑具有出色的瞬态响应性能，非常适用于具有快速负载开关的处理器内核和系统内存电压轨。I2C 接口可通过嵌入式控制器 (EC) 或 SoC 进行轻松控制。PMIC 的尺寸为 8mm×8mm ，采用单行 VQFN 封装，所带的散热垫可改善散热功能。

• 5.6V 至 21V 的宽 VIN 范围
• 三个采用 D-CAP2 拓扑的可变输出电压同步降压控制器，使用外部 FET 的可扩展输出电流，支持可选电流限制在 0.41V 至 1.67V 之间以 10mV 为步长或在 1V 至 3.575V 之间以 25mV 为步长的 I2C DVS 控制
• 三个采用 DCS-Control 拓扑的可变输出电压同步降压转换器，输入电压范围为 3V 至 5.5V，输出电流高达 3A，在 0.41V 至 1.67V 之间以 10mV 为步长或在 0.425V 至 3.575V 之间以 25mV 为步长的 I2C DVS 控制
• 三个具有可调节输出电压的 LDO 稳压器，LDOA1：I2C 可选电压的范围为 1.35V 至 3.3V，输出电流可高达 200mA；LDOA2 和 LDOA3：I2C 可选电压的范围为 0.7V 至 1.5V，每个的输出电流可高达 600mA
• 用于 DDR 存储器终端的 VTT LDO 三个具有压摆率控制功能的负载开关，输出电流高达 300mA ，压降小于标称输入电压的 1.5%，输入电压为 1.8V 时，RDSON<96mΩ
• 5V 固定输出电压 LDO (LDO5)，用于 SMPS 的栅极驱动器和 LDOA1 的电源，可自动切换至外部 5V 降压以实现更高效率
• 内置可通过工厂 OTP 编程功能实现的灵活性和可配置性，六个 GPI 引脚均可配置为启用（CTL1 至 CTL6）任意所选电压轨或使其进入睡眠模式（CTL3 和 CTL6），四个 GPO 引脚均可配置为指示任意所选轨道的电源正常，漏极开路中断输出引脚
• I2C 接口支持标准模式 (100kHz)、快速模式 (400kHz) 和超快速模式 (1MHz)

• 可编程逻辑控制器
• 机器视觉摄像机
• 视频监控
• 测试和测量
• 嵌入式 PC
• 运动控制
• 便携式超声波设备
