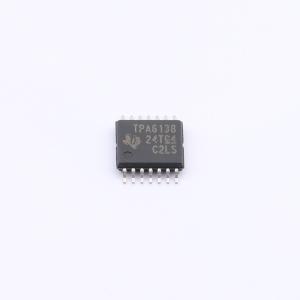

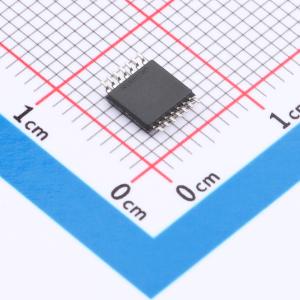

温馨提醒：图片仅供参考，商品以实物为准

TPA6138A2PW

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPA6138A2 增益可调的 40mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6138A2PW
商品编号: C2877112
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.293克(g)

商品参数

	属性	参数值
	功能特性	ESD保护；自动静音/免噪音开关；使能/关断功能；内置音频处理
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃

商品概述

TPA6138A2 是一款无噼啪声立体声头戴式耳机放大器，专为去除输出隔直流电容器、减少组件数量及成本的需求设计。对于将尺寸和成本作为关键设计参数的单电源电子产品而言，该器件是理想选择。TPA6138A2 运用了 DirectPath™ 专利技术，能够在采用 3.3V 电源电压的条件下向 32Ω 负载输送 25mW 的驱动功率。这款器件具有差分输入，采用外部增益设定电阻器，可支持 ±1 V/V 至 ±10V/V 的增益范围，可为每个通道单独配置增益。另外，此器件也可以配置成二阶低通滤波器，非常适合与 PWM 音源相连。音频输出符合 ±8kV IEC ESD 保护规格，仅需要一个简单的电阻-电容 ESD 保护电路即可。TPA6138A2 内置有源静音控制电路，可实现无噼啪声的音频接通/关断控制，还带有外部欠压检测器，电源断开时使输出静音，确保无噼啪声关断操作。与传统头戴式耳机放大器相比，在音频产品中使用 TPA6138A2 能够大幅减少组件数量。TPA6138A2 不需要分离轨电源或隔直流电容器，集成了充电泵产生负电源轨，可提供干净、无噼啪声的接地偏置音频信号。TPA6138A2 采用 14 引脚 TSSOP 封装。这些器件内置 ESD 保护有限，存储或操作过程中，应将引线短路或将器件放置在导电泡沫中，防止 MOS 栅极发生静电损坏。

商品特性

立体声 DirectPath™头戴式耳机放大器
低 THD+N:< 0.01%（在向 32Ω 负载输送 10mW功率时）
高SNR，>90dB
差分输入和单端输出
可利用外部增益设定电阻器调节增益
可配置为二阶低通滤波器，非常适合PWM音源
低 DC 失调，<1mV
接地参考输出免除了隔直流电容器
缩减板级空间
降低组件成本
改善THD+N性能
避免输出电容器导致的低频响应性能下降
具备短路保护功能
喀哒声和噼啪声抑制电路
支持外部欠压静音
有源静音控制功能实现无噼啪声音频接通/关断控制
采用节省空间的TSSOP封装

应用领域

LCD 及 PDP TV
Blu-ray Disc™ DVD 播放机
机顶盒
迷你型/微型组合音响系统
声卡
笔记本电脑

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道
	输出功率	40mWx2@32Ω
