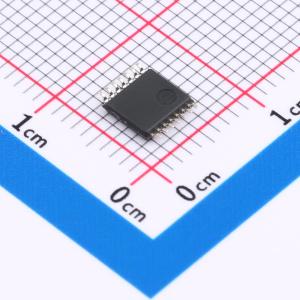

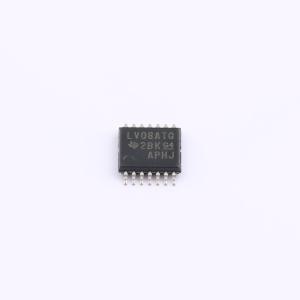

SN74LV08ATPWRG4Q1
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV08A-Q1 汽车类、4 通道、2 输入、2V 至 5.5V 高速 (7ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV08ATPWRG4Q1
- 商品编号
- C2877126
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2.48V；2V；3.8V | |
| 输出低电平(VOL) | 440mV；550mV；400mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LV08A为四路二输入正与门，设计工作电源电压范围为2V~5.5V，采用正逻辑实现布尔函数Y = A×B 或 Y = 非(A + 非B)，器件针对部分掉电应用做了完整规范，Ioff电路可在器件掉电时禁用输出，防止损坏性电流回流穿过器件。
商品特性
- 符合汽车应用要求
- 在VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- 在VCC=3.3V、TA=25℃条件下，典型输出高电平下冲VOHV大于2.3V
- 所有端口支持混合模式电压工作
- 支持部分掉电模式操作
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能满足JESD 22要求，具体等级为：人体模型(A114-A)2000-V，机器模型(A115-A)200-V，充电器件模型(C101)1000-V
- 电源电压最大范围为-0.5V至7V
- 输入电压最大范围为-0.5V至7V
- 高阻或掉电状态下输出电压最大范围为-0.5V至7V
- 输出电压最大范围为-0.5V至VCC+0.5V，最大不超过5.5V
- VO小于0时，输出钳位电流最大为-50mA
- 连续输出电流范围为±25mA
- VCC或GND的连续电流范围为±50mA
- 封装热阻抗θJA为113℃/W
- 存储温度范围为-65℃至150℃
- 未使用输入必须接VCC或GND，以保证器件正常工作
应用领域
- 汽车领域相关电子电路应用
- 各类需要二输入与逻辑处理的数字系统
