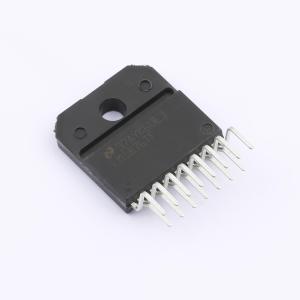

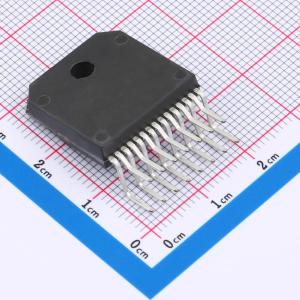

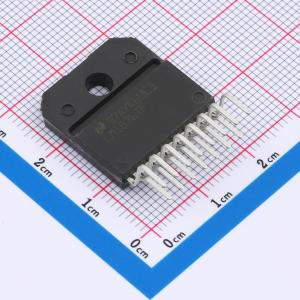

LM1876TF/NOPB
双通道20W音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM1876 具有静音功能和待机模式的 Overture 音频功率放大器串联双通道 20 瓦音频功率放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM1876TF/NOPB
- 商品编号
- C2877418
- 商品封装
- TO-220-15(Forming)
- 包装方式
- 管装
- 商品毛重
- 9.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 22Wx2@4Ω | |
| 工作电压 | 20V~64V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.009% | |
| 静态电流(Iq) | 50mA | |
| 工作温度 | -20℃~+85℃ | |
| 信噪比 | 98dB | |
| 电源纹波抑制比(PSRR) | 115dB |
商品概述
LM1876 是一款立体声音频放大器，在 4Ω 或 8Ω 负载下，每声道通常能够提供 20W 的连续平均输出功率，总谐波失真加噪声（THD+N）小于 0.1%。 每个放大器都有独立的平滑过渡渐入/渐出静音功能，以及一个可通过外部逻辑控制的节能待机模式。 LM1876 采用了自峰值瞬时温度（°Ke）（SPiKe™）保护电路，其性能优于分立和混合放大器，能提供本质上动态保护的安全工作区（SOA）。SPiKe 保护意味着这些器件在输出端可防止过压、欠压、过载，包括热失控和瞬时温度峰值。
商品特性
- SPiKe 保护
- 所需外部组件数量极少
- 安静的渐入/渐出静音模式
- 待机模式
- 隔离式 15 引脚 TO - 220 封装（PFM）
- 非隔离式 15 引脚 TO - 220 封装
- 宽电源电压范围 20V - 64V
应用领域
- 高端立体声电视
- 组合式立体声系统
- 紧凑型立体声系统
