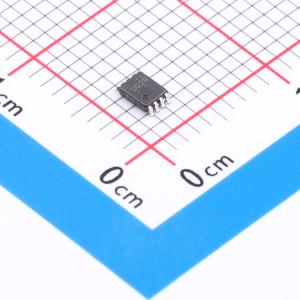

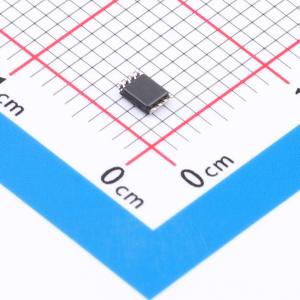

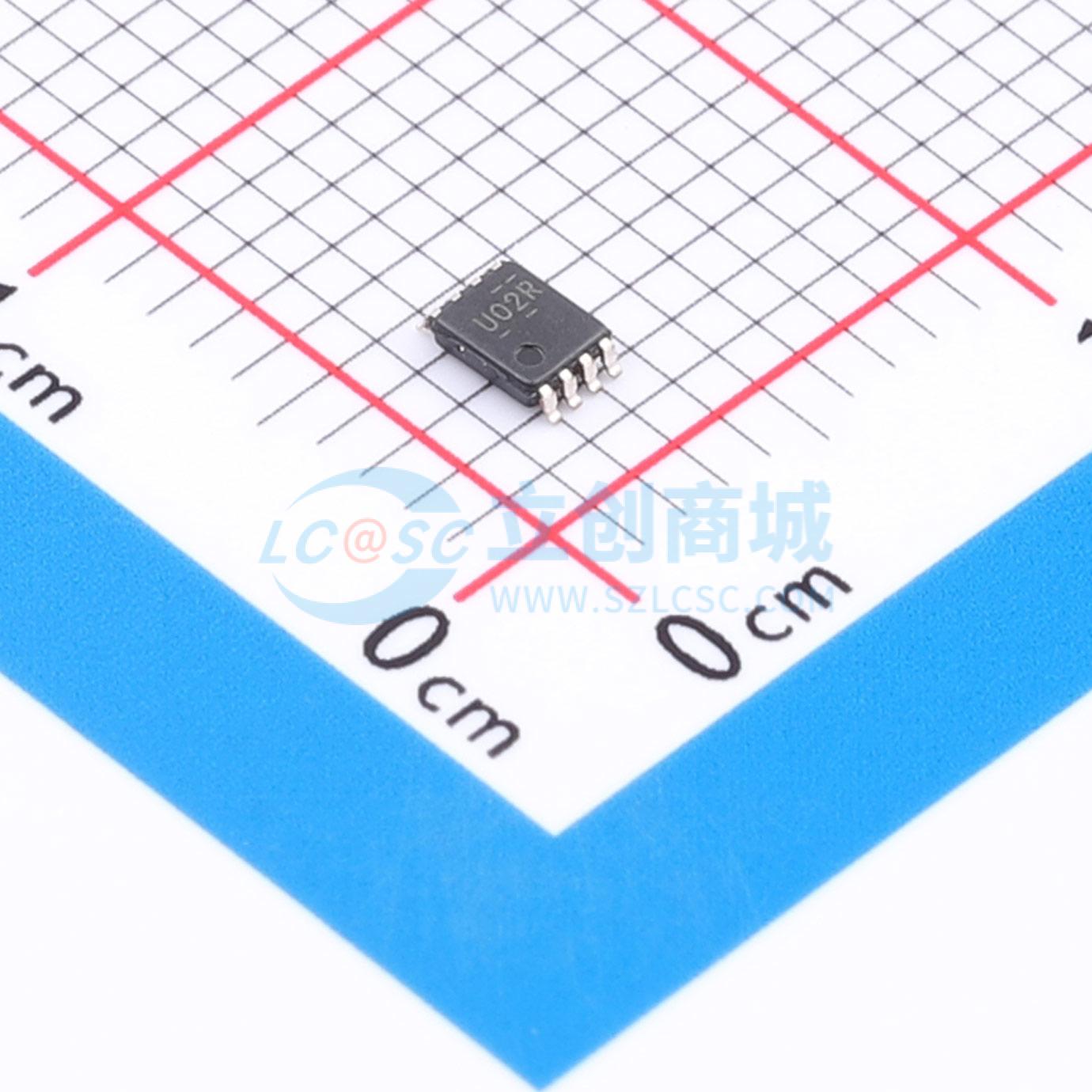

SN74AUC2G02DCUR
双2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC2G02 2 通道、2 输入、0.8V 至 2.7V 高速或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC2G02DCUR
- 商品编号
- C2876516
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.129412克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 9mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 9mA | |
| 系列 | 74AUC | |
| 传播延迟(tpd) | 1.8ns@1.8V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
SN74AUC2G02是一款双路2输入正或非门，可在0.8 V 至 2.7 V VCC电压下工作，专为1.65 V 至 1.95 V VCC工作场景设计。该器件采用正逻辑实现布尔函数 Y = 非(A + B) 或 Y = (非A)·(非B)。NanoFree™封装技术是IC封装理念的重大突破，将芯片直接作为封装使用。该器件针对采用Ioff的部分掉电应用做了完整规范，Ioff电路可禁用输出，避免器件掉电时产生破坏性的回流电流。
商品特性
- 提供Texas Instruments NanoFree™封装
- 针对1.8 V工作优化，具备3.6 V I/O容限，支持混合模式信号工作
- Ioff支持部分掉电模式工作
- 支持低于1 V电压工作
- 1.8 V下最大tpd为1.8 ns
- 低功耗，1.8 V下功耗为10 μA
- 1.8 V下输出驱动为±8 mA
- 闩锁性能超过JESD 78 II类标准的100 mA要求
- ESD防护性能超过JESD 22标准要求
- 满足2000-V人体模型（A114-A）要求
- 满足200-V机器模型（A115-A）要求
- 满足1000-V充电器件模型（C101）要求
