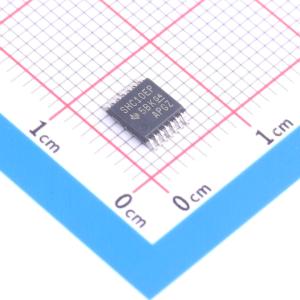

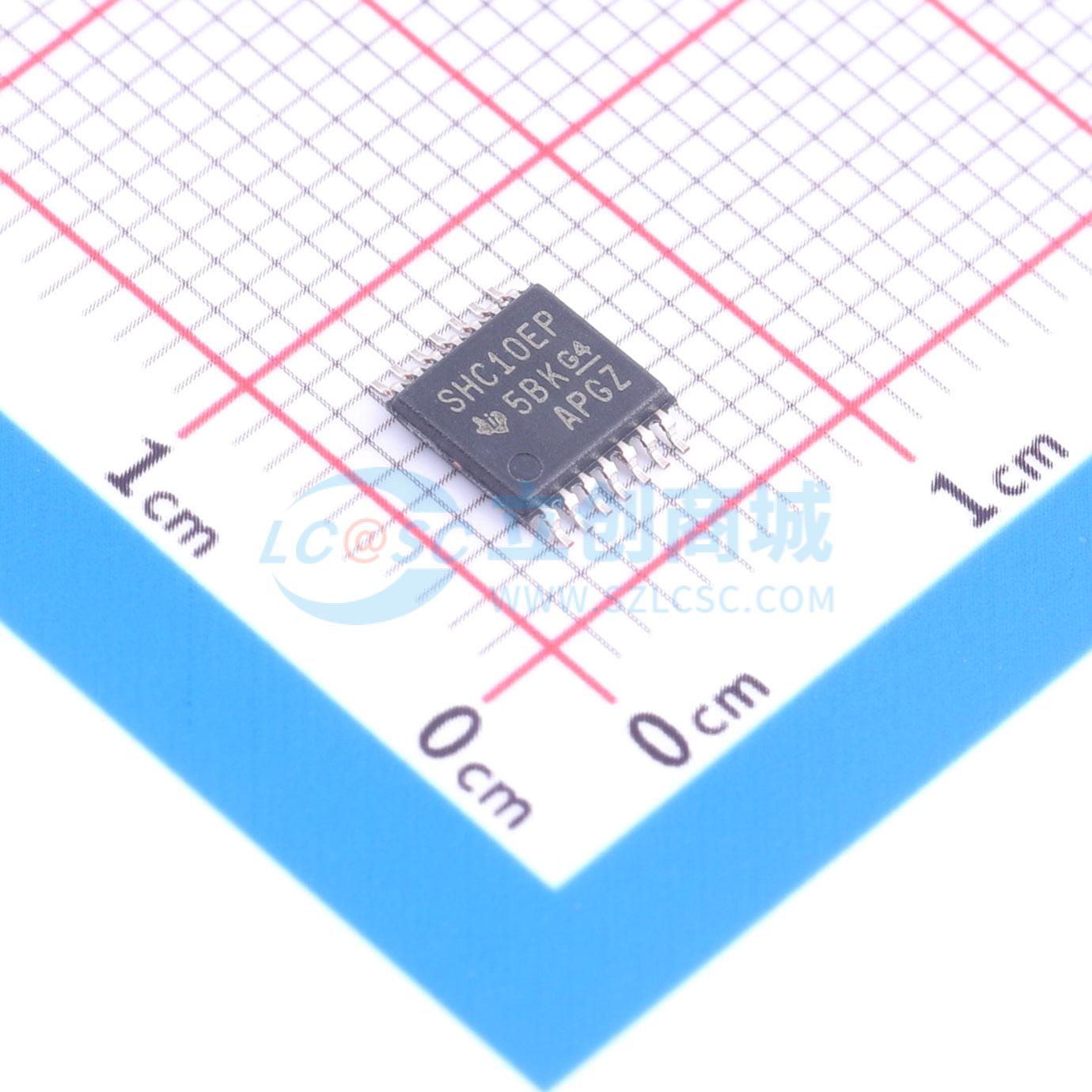

温馨提醒：图片仅供参考，商品以实物为准
SN74HC10QPWREP
SN74HC10QPWREP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC10-EP 增强型产品 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC10QPWREP
- 商品编号
- C2877097
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；5.48V；4.4V；3.98V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
SN74HC10器件包含三个独立的3输入与非门，在正逻辑下实现布尔函数Y = ¬(A·B·C) 或 Y = ¬A + ¬B + ¬C。
商品特性
- 受控基线
- 一个组装/测试场地，一个制造场地
- 扩展温度性能为-40℃ 至 125℃
- 增强型缩减制造来源(DMS)支持
- 增强型产品变更通知
- 合格认证记录
- 工作电压范围为2 V 至 6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，ICC最大为20 μA
- 典型tpd = 9 ns
- 5 V下输出驱动为±4 mA
- 最大输入电流为1 μA
