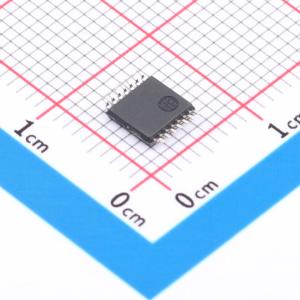

THS7372IPWR

使用革命性的，硅 - 锗(SiGe) BiCom3X 互补过程制造，THS7372是一款低功耗, 单电源, 2.7-V 至 5-V, 4 通道集成视频缓冲器。 它包含一个SDTV 过滤器和3个固定全高清 (真高清) HDTV过滤器。 所有滤波器特有六阶巴特沃斯（Butterworth）特性，可用作模数转化器（DAC）重构过滤器或模数转换器 (ADC) 图形保真滤波器。 THS7372有灵活输入耦合能力, 并能被设置用于ac或者dc耦合输入。 300-mV 输出水平偏移允许具有0-V输入的全同步动态输出范围。 AC-耦合模式包含一个透明同步顶端箝位电路以提供 CVBS, Y', 和 G'B'R' 信号。 可通过添加一个外部电阻到 V_S+ 来很容易地实现对 P'B/P'R 的AC耦合偏压。 THS7372是大范围视频缓冲应用的理想选择。 它的具有6-dB增益的轨到轨输出阶段允许ac和dc线路驱动。能驱动双线路, 或者 75-Ω 负载， 允许作为视频线路驱动器的最大灵活性 在 3.3-V 和 0.1-μA (关闭模式) 下的23.4-mA 总静态电压使它非常适合必须满足功率敏感的系统。 THS7372的封装方式为TSSOP-14 无铅和环保 (RoHS-符合)封装方式。

• 一个用于CVBS视频的 SDTV 视频放大器
• 3 个固定全高清 1080p60 过滤器用于 Y'/P'B/P'R, G’B’R’, 或者计算机 RGB 输出
• 六阶低通滤波器：
  • SD 通道: 在 9.5 MHz下，–3 dB
  • 固定全高清通道: 在 72 MHz下，–3 dB
• 多用输入变压：具有 300-mV 输出漂移的 DC 耦合输入，具有同步顶端箝位或偏压的AC耦合电路
• 内置 6-dB 增益 (2 V/V)
• +2.7 - 8 至 ±5-V 单电源操作
• 轨至轨输出：自轨道 100-mV 之内的输出摆幅，允许AC或者DC输出耦合，支持驱动 2 个视频线路/通道
• 低总静态电流：在 2V 电压下 3.5 mA
• 停用电源电流功能：0.1 μA
• 低差分增益/相位：0.2%/0.35°
• RoHS-符合 TSSOP-14 封装

• 机顶盒输出视频缓冲
• PVR/DVDR Output Buffering
• 蓝光输出视频缓冲
