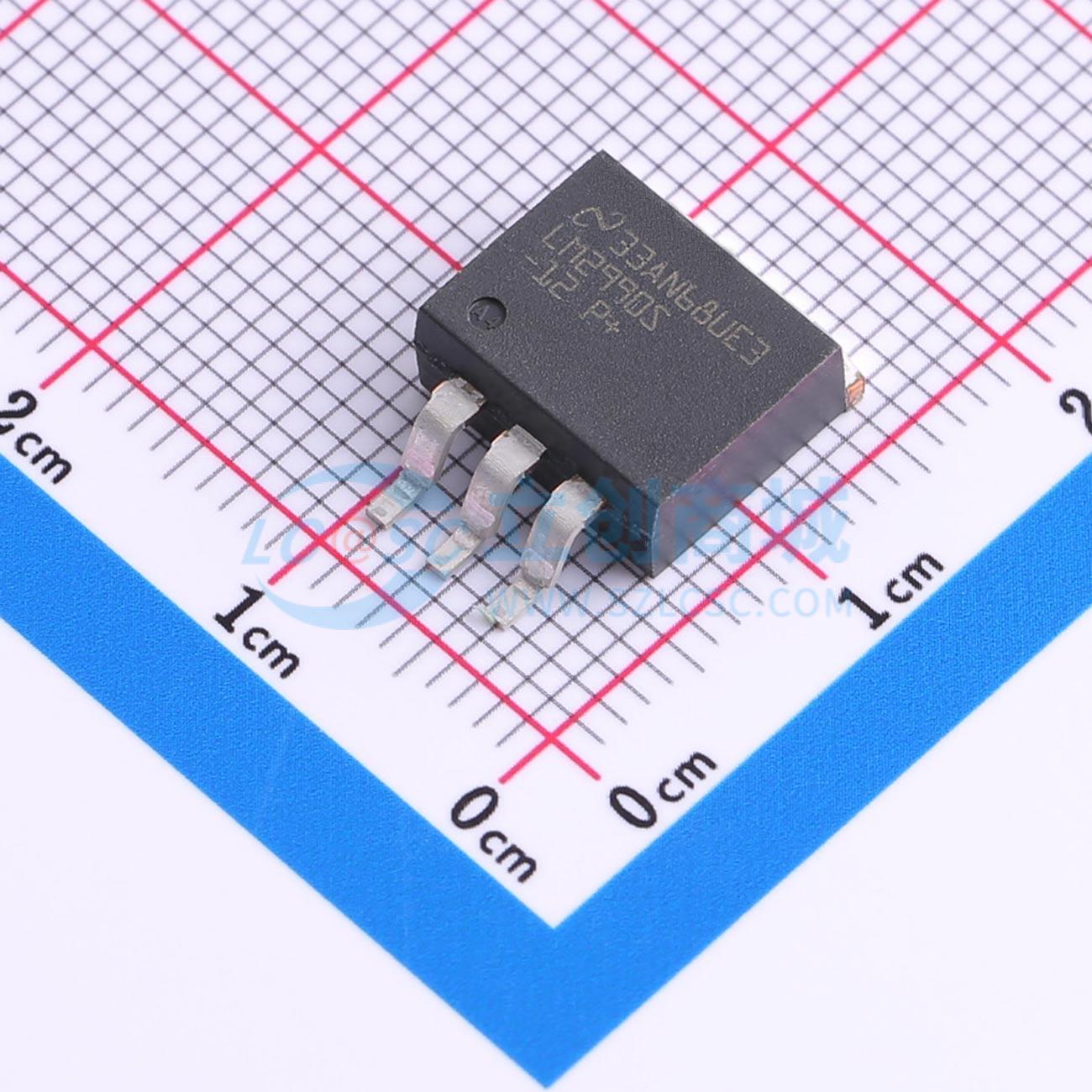

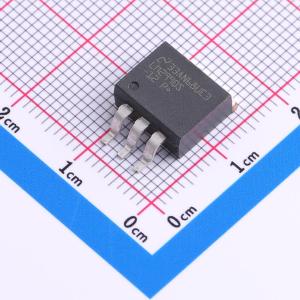

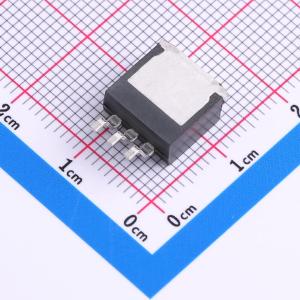

温馨提醒：图片仅供参考，商品以实物为准

LM2990S-12/NOPB

1A、负低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2990 1A、负低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2990S-12/NOPB
商品编号: C2871088
商品封装: DDPAK-3(TO-263-3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LM2990是一款三端、低压差、1A负电压稳压器，提供-5V、-5.2V、-12V和-15V的固定输出电压。 LM2990采用电路设计技术，实现了低压差和低静态电流。在1A负载电流下，压差电压通常为0.6V，在整个工作温度范围内，最坏情况下的最大压差电压确保为1V。当负载电流为1A且输入输出电压差大于3V时，静态电流通常为1mA。当稳压器处于压差模式（V_OUT - V_IN ≤ 3V）时，内部偏置电源的独特电路设计将静态电流限制在仅9mA（典型值）。在极端负载和温度条件下，输出电压精度确保在±5%以内。 LM2990还具备短路保护功能，热关断功能包含迟滞特性，可在长时间过载时提高器件的可靠性。所有这些特性使LM2990成为适用于双电源系统的理想负电源。该器件还可用作固定或可调电流吸收负载。 LM2990有两种3引脚封装，额定结温工作范围为-40℃至125℃。

商品特性

输入电压：-26V至-6V
固定输出电压：-5V、-5.2V、-12V和-15V
在整个工作范围内输出精度为5%
输出电流超过1A
1A负载时压差电压通常为0.6V
低静态电流
内部短路电流限制
带迟滞的内部热关断
与LM2940系列功能互补

应用领域

后置开关稳压器
本地、板载稳压
电池供电设备

优惠活动

购买数量

(45个/圆盘，最小起订量 1 个)

个

起订量：1 个45个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	12V
	输出电流	1A
	电源纹波抑制比(PSRR)	42dB
	压差	600mV@(1A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	1500uVrms
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
