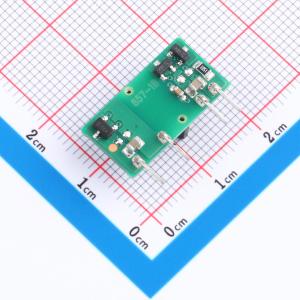

温馨提醒：图片仅供参考，商品以实物为准

DCH010512SN7

升压型 83mA 4.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DCH010512S 微型 1W 3kVDC 隔离式直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: DCH010512SN7
商品编号: C2860064
商品封装: SIP-4
包装方式: 托盘
商品毛重: 34.4克(g)

商品参数

商品概述

DCH010505、DCH010512和DCH010515器件是一系列微型1W、3kV隔离DC/DC转换器。DCH01系列采用行业标准7引脚SIP封装，仅需极少外部元件，可减小电路板占用空间。DCH01系列可提供单路输出和双路分离电源输出。高集成度封装设计可实现高功率密度、高可靠性的产品。高性能与小尺寸使DCH01适用于包括信号链应用和接地环路消除在内的广泛应用领域。

商品特性

3 kVDC工作隔离:1秒测试
隔离屏障可承受的连续电压为60 VDC / 42.5 VAC
UL60950认证产品
行业标准 footprint
JEDEC 7引脚SIP封装
输入电压:5 V ±10%
输出电压:±5 V、±12 V 或 ±15 V
支持串联工作以获得更高输出电压
支持并联工作以获得更高输出功率
效率最高可达78%

应用领域

终端功率转换
接地环路消除
数据采集
工业控制与仪器仪表
测试设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~5.5V
	输出电压	12V
	输出电流	83mA
	开关频率	70kHz

	属性	参数值
	工作温度	-40℃~+85℃
	输出通道数	1
	静态电流(Iq)	65mA
	输出类型	固定
	功能特性	-
