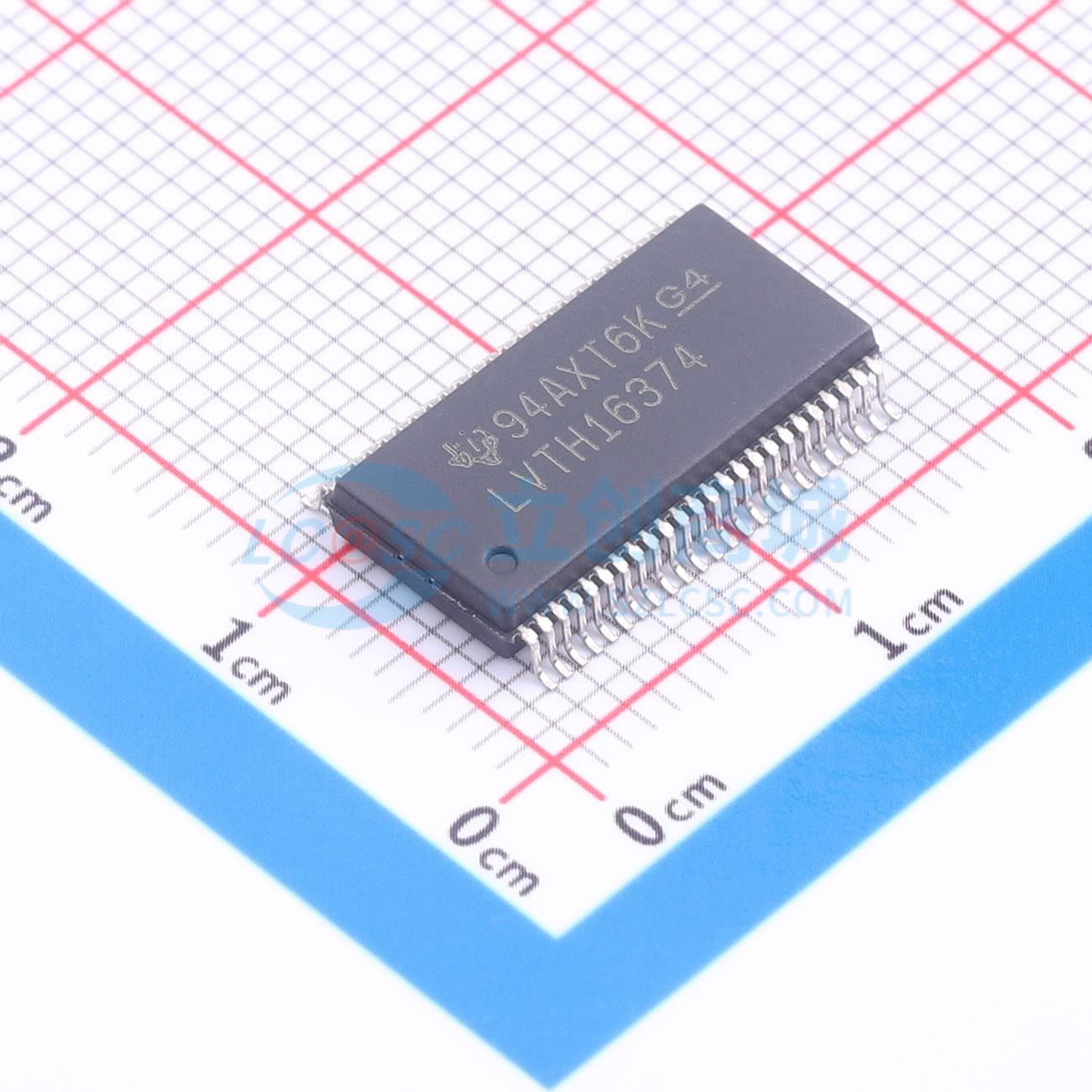

SN74LVTH16374DLR实物图

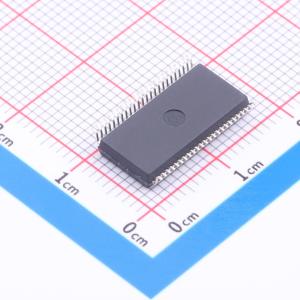

  • SN74LVTH16374DLR商品缩略图

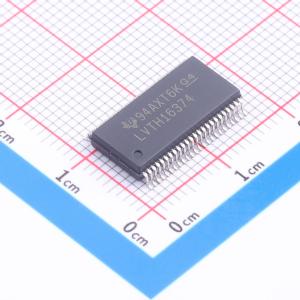

  • SN74LVTH16374DLR商品缩略图
  • SN74LVTH16374DLR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVTH16374DLR

SN74LVTH16374DLR

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVTH16374 具有三态输出的 3.3V ABT 16 位边沿 D 类触发器
品牌名称
TI(德州仪器)
商品型号
SN74LVTH16374DLR
商品编号
C2860080
商品封装
SSOP-48-300mil​
包装方式
编带
商品毛重
1.58克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2.7V~3.6V
时钟频率(fc)160MHz
功能-
元件数2
每个元件位数8
输出类型三态
传播延迟(tpd)4.5ns@3.3V,50pF
属性参数值
系列74LVTH系列
灌电流(IOL)64mA
拉电流(IOH)32mA
静态电流(Iq)190uA
输入电容3pF
工作温度-40℃~+85℃
同步/异步-
建立时间1.8ns
保持时间800ps

商品概述

LVTH16374器件是带有三态输出的16位边沿触发D型触发器,专为3.3V低电压VCC工作设计,同时具备向5V系统环境提供TTL接口的能力。该器件可作为两个8位触发器或一个16位触发器使用,在时钟的正跳变沿,触发器的Q输出会获取数据输入端设置的逻辑电平。带缓冲的输出使能输入可将输出置于正常逻辑电平高电平或低电平或高阻态,高阻态下输出不会对总线造成明显负载或驱动,高阻态和增强的驱动能力使得无需接口或上拉元件即可驱动总线。输出使能不能影响触发器的内部操作,输出处于高阻态时,既可以保留旧数据,也可以输入新数据。激活的总线保持电路会将未使用或未驱动的输入保持在有效逻辑电平,不推荐在总线保持电路中使用上拉或下拉电阻。当VCC介于0V和1.5V之间时,器件在上电或掉电期间处于高阻态;为保证1.5V以上时输出处于高阻态,输出使能应通过上拉电阻连接至VCC,电阻的最小值由驱动器的灌流能力决定。器件通过Ioff和上电三态实现热插入应用的完整规范,Ioff电路禁用输出,可防止器件掉电时产生破坏性反向电流,上电三态电路在上电和掉电期间将输出置于高阻态,可避免驱动冲突。该器件有多种封装规格可选。

商品特性

  • 采用先进BiCMOS工艺设计,支持3.3V工作,静态功耗低
  • 支持混合模式信号工作,可在3.3V VCC下实现5V输入输出电压
  • 支持低至2.7V的非稳压电池供电
  • VCC=3.3V、TA=25℃条件下,典型输出地弹VOLP小于0.8V
  • 集成Ioff和上电三态功能,支持热插入
  • 数据输入端集成总线保持功能,无需外部上拉/下拉电阻
  • 分布式VCC和接地引脚可减小高速开关噪声
  • 流通型架构优化PCB布局
  • 闩锁性能超过500mA,符合JESD 17标准
  • ESD防护性能符合JESD 22标准
  • 可承受2000V人体模型、200V机器模型的静电放电

应用领域

  • 缓冲寄存器
  • I/O端口
  • 双向总线驱动器
  • 工作寄存器
