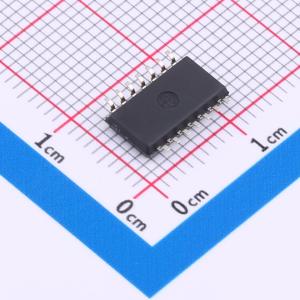

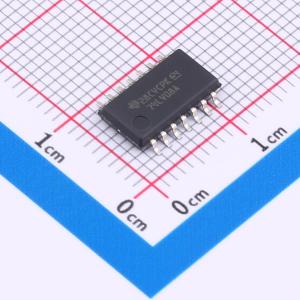

温馨提醒：图片仅供参考，商品以实物为准
SN74LV08ANSR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV08A 4 通道、双输入、2V 至 5.5V 高速 (7ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV08ANSR
- 商品编号
- C2860105
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2.48V；2V；3.8V | |
| 输出低电平(VOL) | 440mV；550mV；400mV | |
| 系列 | 74LV | |
| 传播延迟(tpd) | 10ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 |
商品概述
该四路2输入正与门专为在2V至5.5V VCC电压下运行而设计。SN74LV08A器件以正逻辑执行布尔函数Y=A·B 或 Y=Ā+¯B。
商品特性
- 支持2V至5.5V VCC运行
- 电压为5V时，tpd最大值为7ns
- VCC=3.3V、TA=25℃时，输出接地反弹VOLP典型值小于0.8V
- VCC=3.3V、TA=25℃时，输出VOH下冲典型值大于2.3V
- 所有端口均支持混合模式电压运行
- Ioff支持带电插入、局部关断模式和后驱动保护
- 闩锁性能超过250mA，符合JESD17规范
应用领域
- 服务器
- 电信基础设施
- PC和笔记本电脑
- 组合电源正常信号
