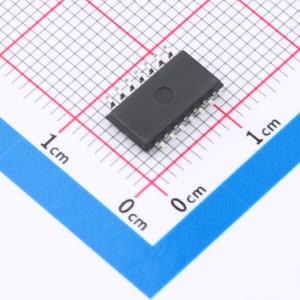

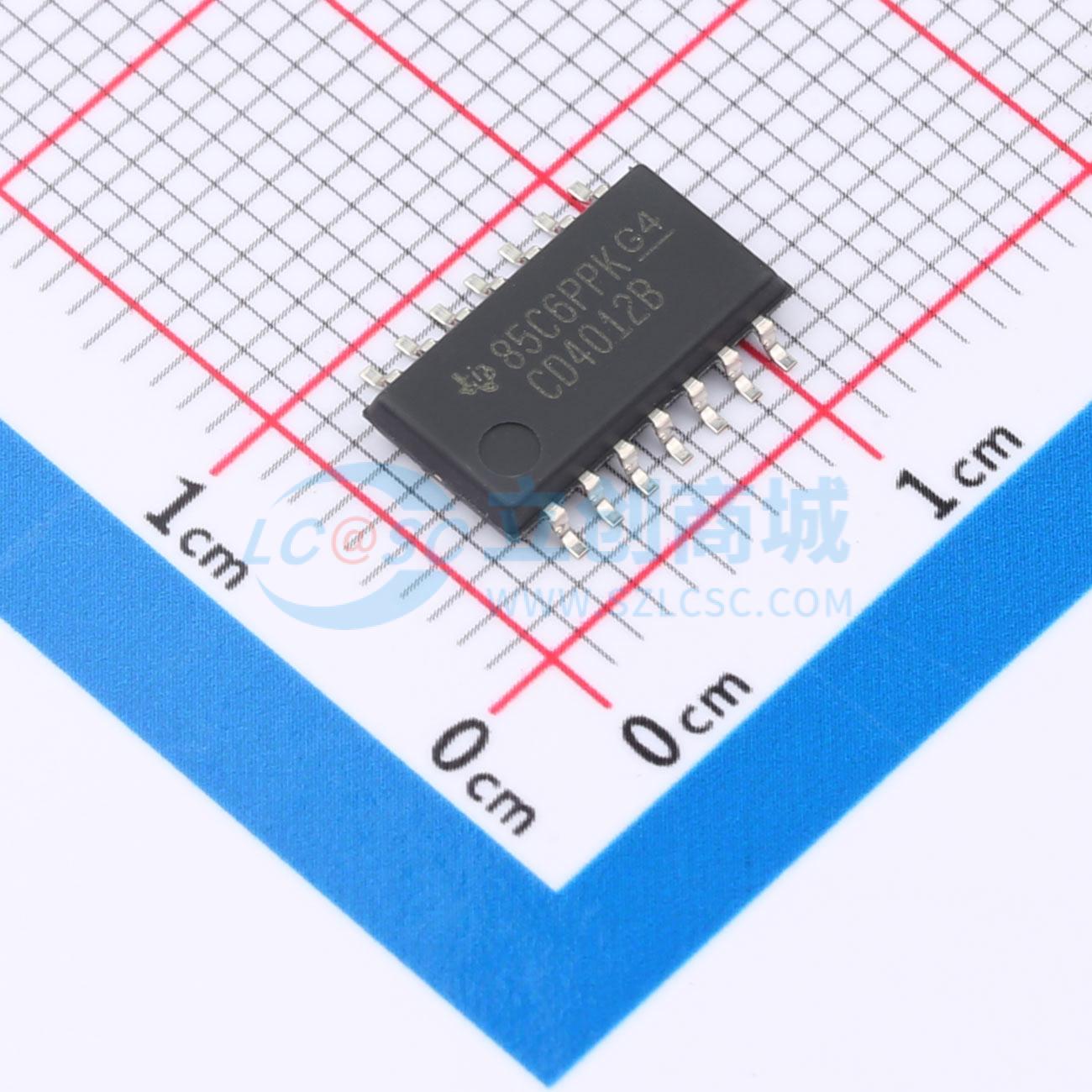

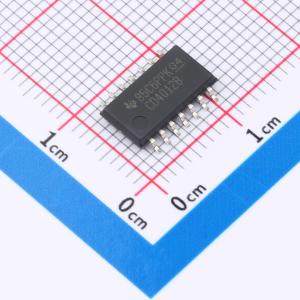

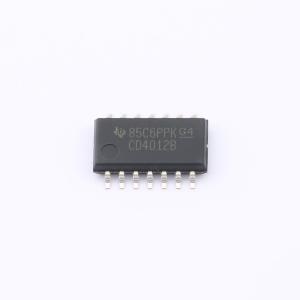

CD4012BNSR
CMOS与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4012B 2 通道、4 输入、3V 至 18V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4012BNSR
- 商品编号
- C2860166
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 250nA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 250ns@5V,50pF；120ns@10V,50pF；90ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
该产品为额定20V的高压型CMOS与非门电路，包含三类规格：CD4011B为四路2输入与非门，CD4012B为双路4输入与非门，CD4023B为三路3输入与非门，可直接实现与非逻辑功能，补充现有CMOS门电路系列，所有输入和输出均经过缓冲处理，提供多种封装形式可选。
商品特性
- 额定电压为20V
- 所有输入输出均经过缓冲
- 具有标准化对称输出特性
- 全封装温度范围、18V条件下最大输入电流为1μA，18V、25℃条件下最大输入电流为100nA
- 20V条件下静态电流经过100%测试
- 支持5V、10V、15V参数额定值
- 全封装温度范围下噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
- 符合B系列CMOS器件相关标准要求
- CL=50pF、VDD=10V条件下，传输延迟时间典型值为60ns
- 直流电源电压范围（相对于VSS端）为-0.5V~+20V
- 所有输入的输入电压范围为-0.5V~VDD+0.5V
- 任意单个输入的直流输入电流最大值为10mA
- 环境温度-55℃~+100℃时，单封装功耗最大值为500mW；环境温度+100℃~+125℃时，按12mW/℃线性降额至200mW
- 全封装温度范围内，所有封装类型单个输出晶体管的器件功耗最大值为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接时，距离壳体1.59±0.79mm处引脚温度最长10秒不超过265℃
- 提供多种封装可选，包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装
