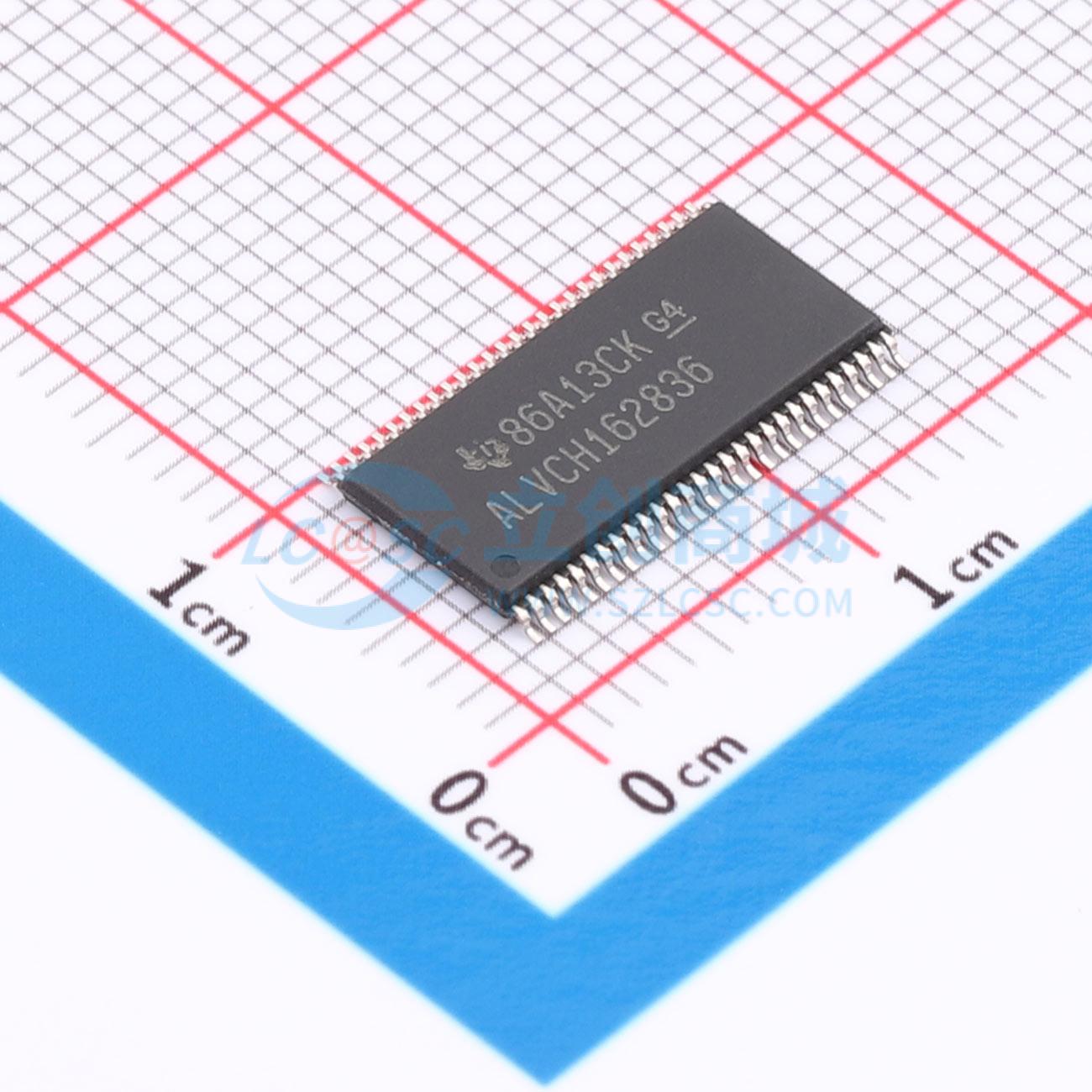

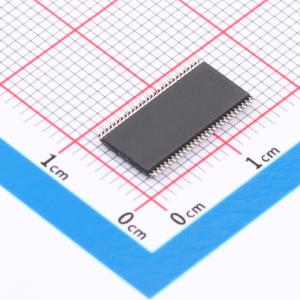

SN74ALVCH162836GR

该20位通用总线驱动器设计用于1.65 V至3.6 V VCC工作。A到Y的数据流由输出使能（OE）输入控制。当锁存使能（LE）输入为低电平时，器件工作在透明模式。当LE为高电平时，如果时钟（CLK）输入保持在高逻辑电平或低逻辑电平，A端口数据会被锁存。如果LE为高电平，A端口数据会在CLK从低到高跳变时存储在锁存器/触发器中。当OE为高电平时，输出处于高阻态。输出端口包含等效的26Ω串联电阻，用于减少过冲和下冲。为了确保上电或掉电期间的高阻态，OE应通过上拉电阻接至VCC；电阻的最小值由驱动器的灌电流能力决定。提供有源保持电路，可将未使用的或浮动的数据输入保持在有效逻辑电平。SN74ALVCH162836的工作温度范围为-40℃至85℃。

• 属于Texas Instruments Widebus家族
• 采用EPIC（增强性能注入CMOS）亚微米工艺
• 输出端口带有等效26Ω串联电阻，因此无需外部电阻
• 设计符合JEDEC 168引脚和200引脚SDRAM缓冲DIMM规范
• ESD保护符合MIL-STD-883标准3015方法，超过2000 V；机器模型（C=200 pF，R=0）超过200 V
• 符合JESD 17标准的闩锁性能超过250 mA
• 数据输入的总线保持功能消除了对外部上拉/下拉电阻的需求
• 封装选项包含塑料收缩小外形（DL）、薄型收缩小外形（DGG）和薄型超小外形（DGV）封装
