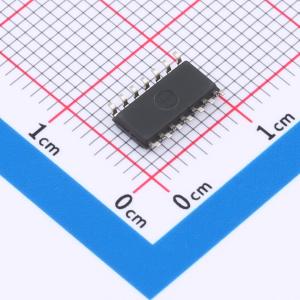

温馨提醒：图片仅供参考，商品以实物为准

SN74ALS86DR

四路2输入异或门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALS86 4 通道、双输入、4.5V 至 5.5V 双极 XOR（异或）门
品牌名称: TI(德州仪器)
商品型号: SN74ALS86DR
商品编号: C2860244
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

该器件包含四个独立的2输入异或门，在正逻辑下执行布尔函数Y = A ⊕ B 或Y = ĀB + AB̄。提供多种封装可选，包括塑料小外形D封装、陶瓷芯片载体FK封装、标准塑料N封装和陶瓷J封装300密耳双列直插封装。SN54ALS86和SN54AS86A工作温度范围为-55℃至125℃，SN74ALS86和SN74AS86A工作温度范围为0℃至70℃，存储温度范围为-65℃至150℃，最大额定值为电源电压VCC 7V、输入电压V₁ 7V。超过额定值的应力可能对器件造成永久性损坏，仅为应力额定值，不表示超出推荐工作条件的情况可正常工作，长时间处于最大额定条件可能影响器件可靠性。所有典型参数测试条件为VCC=5V，TA=25℃。

商品特性

集成四个独立的2输入异或门，支持正逻辑运算
可实现真/补码功能，一个输入为低电平时输出另一输入原信号，一个输入为高电平时输出另一输入反相信号
可作为逻辑识别单元，所有输入逻辑电平相同时输出低有效
可作为偶校验单元，偶数个输入有效时输出低有效
可作为奇校验单元，奇数个输入有效时输出高有效
提供多种封装规格可选
不同型号适配不同的工作温度范围

应用领域

通用异或逻辑运算
真/补码信号处理
奇偶校验电路
逻辑识别电路

	属性	参数值
	商品目录	逻辑门
	逻辑类型	异或门
	门电路数量	4
	工作电压	4.5V~5.5V
	静态电流(Iq)	5.9mA
	灌电流(IOL)	8mA
	拉电流(IOH)	400uA
	输入高电平(VIH)	2V

	属性	参数值
	输入低电平(VIL)	800mV
	输出高电平(VOH)	-
	输出低电平(VOL)	500mV
	系列	74ALS系列
	传播延迟(tpd)	17ns@5V,50pF
	工作温度	0℃~+70℃
	每门输入数量	2
	功能特性	-
