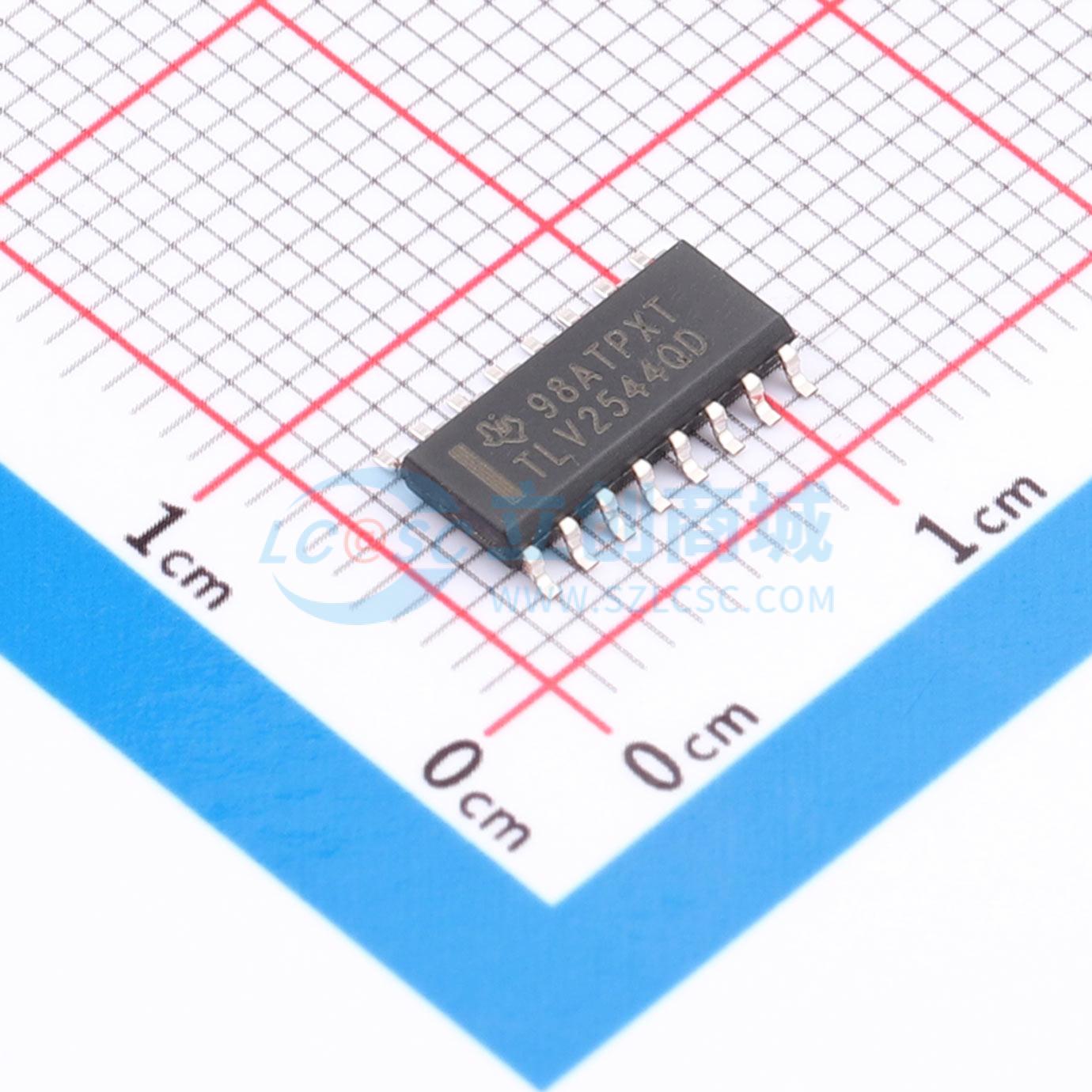

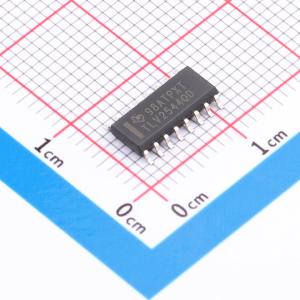

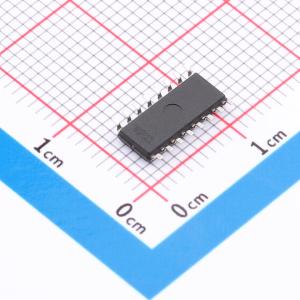

温馨提醒：图片仅供参考，商品以实物为准

TLV2544QDR

描述: 高性能、低功耗、12位、3.5usCMOS模数转换器(ADC)，支持单3V至5.5V电源供电。
品牌名称: TI(德州仪器)
商品型号: TLV2544QDR
商品编号: C2860255
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.310563克(g)

商品参数

商品概述

TLV2544Q、TLV2548Q 和 TLV2548M 是一系列高性能、12 位、低功耗、3.5 μs 的 CMOS 模数转换器 (ADC)，可在 3V 至 5.5V 单电源下工作。这些器件有三个数字输入和一个三态输出 [片选 (CS)、串行输入输出时钟 (SCLK)、串行数据输入 (SDI) 和串行数据输出 (SDO)]，可与大多数流行的主微处理器的串行端口直接进行 4 线接口连接 (SPI 接口)。当与 DSP 连接时，帧同步 (FS) 信号用于指示串行数据帧的开始。除了高速 A/D 转换器和通用控制功能外，这些器件还具有片上模拟多路复用器，可选择任何模拟输入或三种内部自测试电压之一。采样保持功能可在第四个 SCLK 边沿之后自动启动 (正常采样)，也可通过特殊引脚 CSTART 进行控制，以延长采样周期 (扩展采样)。正常采样周期也可编程为短 (12 个 SCLK) 或长 (24 个 SCLK)，以适应高性能信号处理器中常用的更快 SCLK 操作。TLV2548 和 TLV2544 设计为具有极低的功耗。通过软件/硬件/自动掉电模式和可编程转换速度，进一步增强了节能特性。转换时钟 (OSC) 和参考电压均内置。转换器可使用外部 SCLK 作为转换时钟源，以实现更高的转换速度 (使用 20 MHz SCLK 时最高可达 2.8 μs)。有两种不同的内部参考电压可供选择。也可选择使用外部参考电压，以实现最大的灵活性。 TLV2544Q 和 TLV2548Q 的工作温度范围为 -40°C 至 125°C。TLV2548M 的工作温度范围为 -55°C 至 125°C。

商品特性

最大吞吐量 200 ksps
内置参考电压、转换时钟和 8x FIFO
差分/积分非线性误差：在 -55°C 至 125°C 范围内为 ±1.2 LSB
信噪比和失真比：在 -55°C 至 125°C 范围内，fi = 12 kHz 时为 65 dB
无杂散动态范围：ti = 12 kHz 时为 75 dB
与 SPI/DSP 兼容的串行接口，SCLK 最高可达 20 MHz
3 Vdc 至 5.5 Vdc 单宽范围电源
模拟输入范围为 0 V 至电源电压，带宽为 500 kHz
硬件控制和可编程采样周期
低工作电流 (使用外部参考电压时，3.3 V 下为 1 mA，5.5 V 下为 2 mA；使用内部参考电压时，3.3 V 下为 1.7 mA，5.5 V 下为 4 mA)
掉电模式：软件/硬件掉电模式 (典型值 3 μA，外部参考电压)、自动掉电模式 (典型值 1 μA，外部参考电压)
可编程自动通道扫描
提供 Q 级汽车高可靠性版本
支持汽车应用配置控制/打印
符合汽车标准

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	200kHz
	通道数	4
	工作电压	3V~5.5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	1.2LSB
	工作温度	-40℃~+125℃
