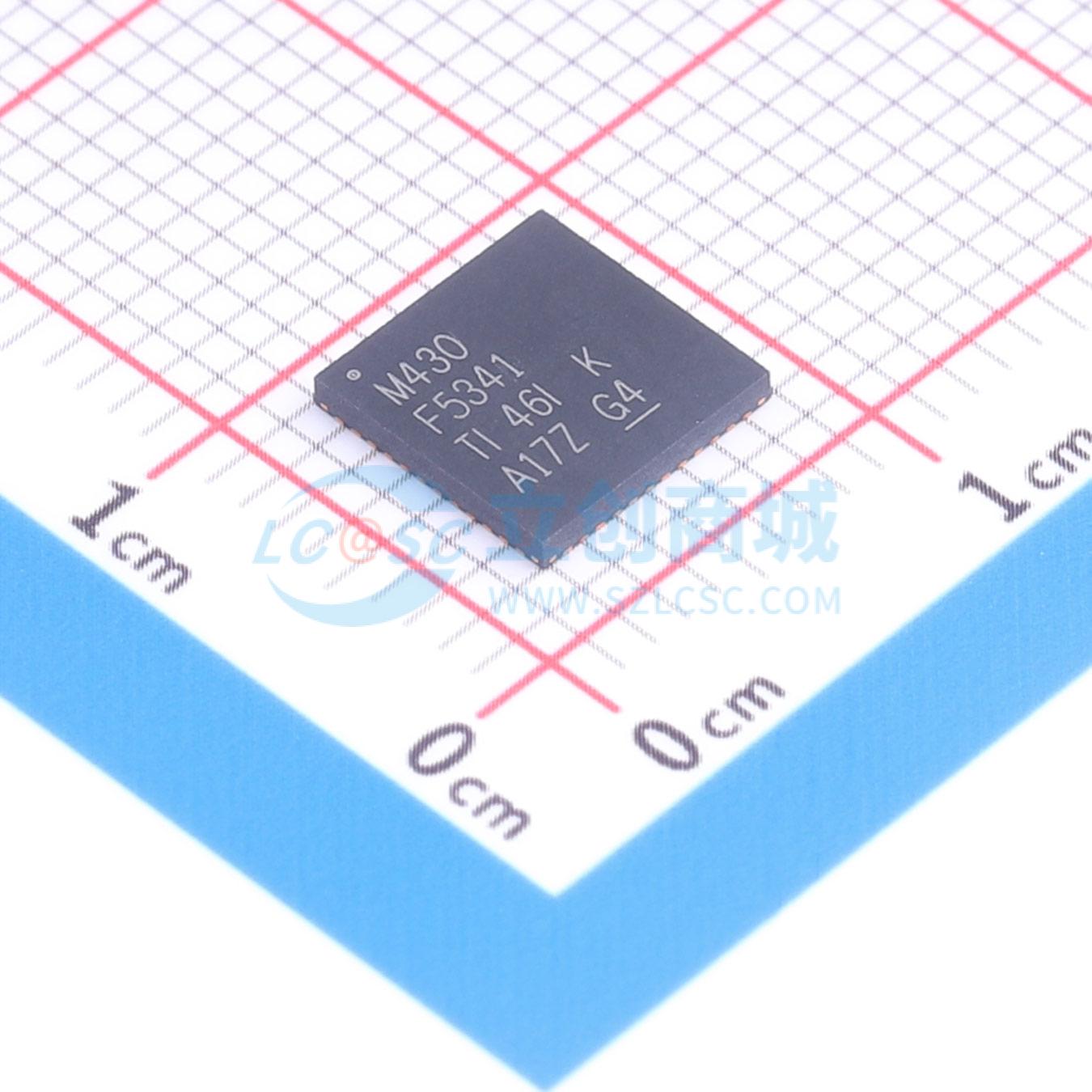

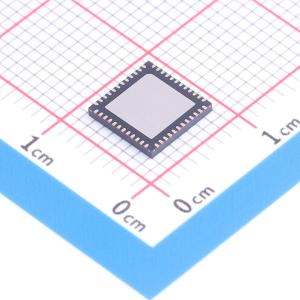

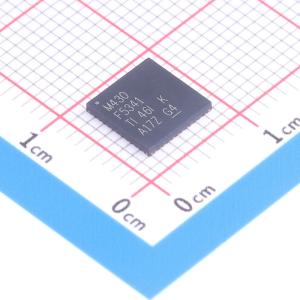

MSP430F5341IRGZR

具有 96KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C 和硬件乘法器的 25MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F5341 具有 96KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C 和硬件乘法器的 25MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F5341IRGZR
商品编号: C2860251
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

TI MSP系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。该架构与多种低功耗模式配合使用，经过优化，可在便携式测量应用延长电池寿命。该微控制器具有功能强大的16位RISC CPU、16位寄存器和有助于实现最大编码效率的常数发生器。此数控振荡器(DCO)可使该微控制器在3.5µs（典型值）内从低功耗模式唤醒至激活模式。 MSP430F534x MCU配置具有4个16位计时器、1个高性能12位ADC、2个USCI、1个硬件乘法器、DMA、1个具有警报功能的RTC模块和38个I/O引脚。

商品特性

低电源电压范围：3.6V 到低至1.8V
超低功耗
- 激活模式(AM)：所有系统时钟激活
  - 8MHz 时为290µA/MHz、3V、闪存程序执行（典型值）
  - 8MHz 时为150µA/MHz、3V、RAM 程序执行（典型值）
- 待机模式(LPM3)：
  - 带有晶振的实时时钟(RTC)、看门狗、电源监控器可用、完全RAM 保持、快速唤醒：2.2V 时为1.9µA，3V 时为2.1µA（典型值）
  - 低功耗振荡器(VLO)、通用计数器、看门狗和电源监控器可用、完全RAM 保持，快速唤醒：3V 时为 1.4µA（典型值）
- 关闭模式(LPM4)：
  - 完全RAM 保持、电源监控器可用、快速唤醒：3V 时为 1.1µA（典型值）
- 关断模式(LPM4.5)：
  - 3V 时为 0.18µA（典型值）
在 3.5µs（典型值）内从待机模式唤醒
16 位RISC 架构，扩展存储器，高达25MHz 的系统时钟
灵活的电源管理系统
- 内置可编程的低压降稳压器(LDO)
- 电源电压监控、监视、和临时限电
统一时钟系统
- 针对频率稳定的锁相环(FLL) 控制环路
- 低功耗低频内部时钟源(VLO)
- 低频修整内部基准源(REFO)
- 32kHz 手表晶振(XT1)
- 高达32MHz 的高频晶振(XT2)
具有5 个捕捉/比较寄存器的16 位计时器TA0，Timer_A
具有3 个捕捉/比较寄存器的16 位计时器TA1，Timer_A
具有3 个捕捉/比较寄存器的16 位计时器TA2，Timer_A
具有7 个捕捉/比较影子寄存器的16 位计时器TB0，Timer_B
两个通用串行通信接口(USCI)
- USCI_A0 和USCI_A1 均支持：
  - 具有自动波特率检测功能的增强型通用异步收发器(UART)
  - IrDA 编码和解码
  - 同步串行外设接口(SPI)
- USCI_B0 和USCI_B1 每个都支持：
  - I2C
  - 同步串行外设接口(SPI)
具有内部基准、采样保持、和自动扫描功能的12 位模数转换器(ADC)
比较器
硬件乘法器支持32 位运算
串行板上编程，无需外部编程电压
3 通道内部DMA
具有RTC 特性的基本计时器

应用领域

模拟传感器系统
数字传感器系统
数据记录器
通用应用

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPUXV2
	CPU最大主频	25MHz
	CPU位数	16 Bit
	程序存储容量	96KB
	程序存储器类型	FLASH
	RAM容量	8KB

	属性	参数值
	EEPROM容量	-
	I/O数量	38
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
