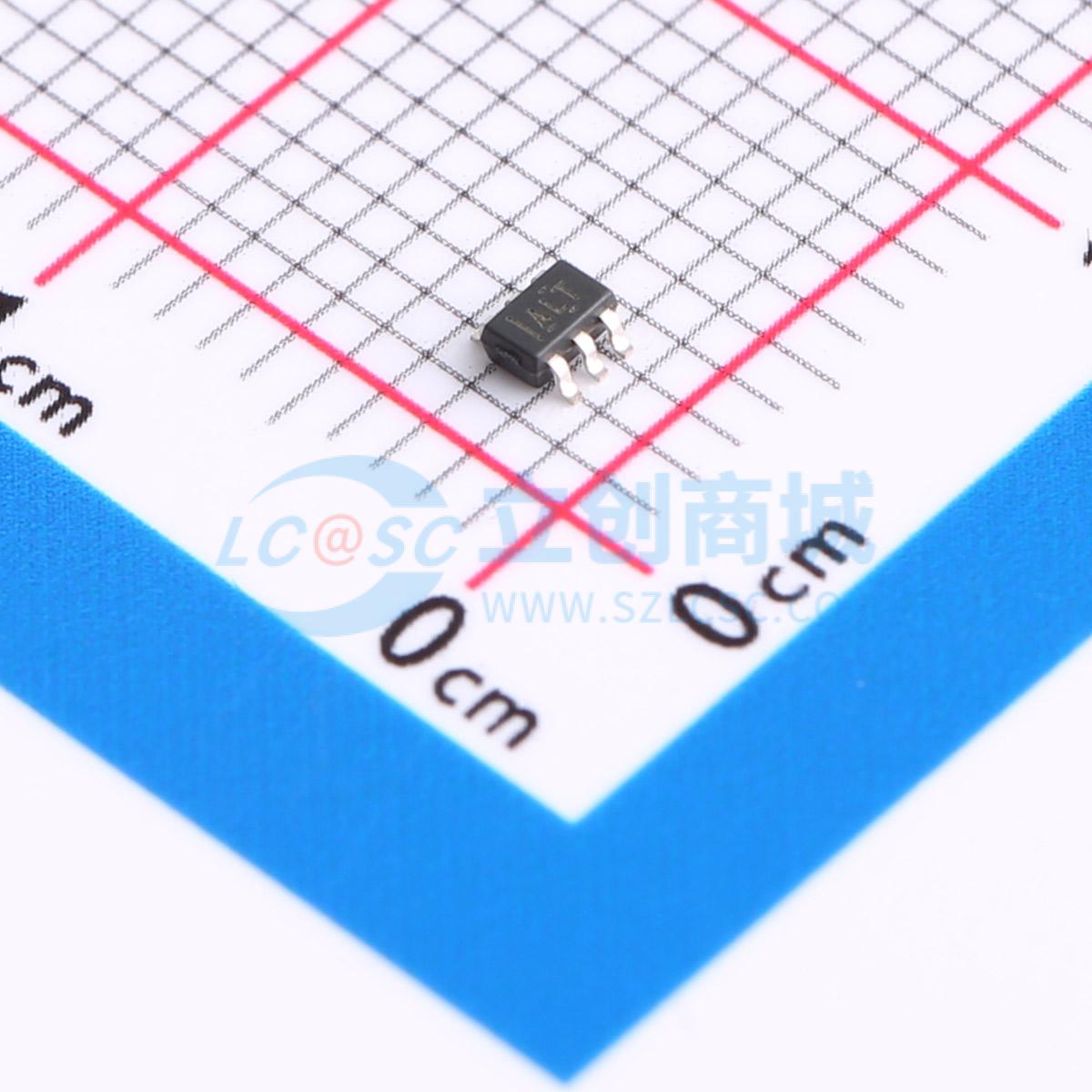

温馨提醒：图片仅供参考，商品以实物为准

TLV3012AIDCKR

带基准电压源的微功耗、1.8V SOT23封装比较器

描述: TLV3012 具有基准电压的低功耗比较器（推挽）
品牌名称: TI(德州仪器)
商品型号: TLV3012AIDCKR
商品编号: C2860248
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

TLV3011是一款低功耗、漏极开路输出比较器；TLV3012是一款推挽输出比较器。两者均具备片上未连接的电压基准。它们的静态电流最大为5μA，输入共模范围超出电源轨200mV，可在1.8V至5.5V的单电源下工作。集成的1.242V串联电压基准的漂移低至最大100ppm/°C，在高达10nF的容性负载下保持稳定，且可提供典型值为0.5mA的输出电流。 TLV3011和TLV3012采用超小型SOT23 - 6封装，适用于对空间要求苛刻的设计。此外，还提供SC70封装，可进一步节省电路板面积。这两种版本的工作温度范围均为 - 40°C至 + 125°C。

商品特性

低静态电流：最大5μA
集成电压基准：1.242V
输入共模范围：超出电源轨200mV
电压基准初始精度：1%
漏极开路逻辑兼容输出：TLV3011
推挽输出：TLV3012
低电源电压：1.8V至5.5V
快速响应时间：在100mV过驱动下传播延迟为6µs（TLV3011：上拉电阻RPULL - UP = 10kΩ）
微型封装：SOT23 - 6和SC70 - 6

应用领域

电池供电电平检测
数据采集
系统监控
振荡器
传感器系统：烟雾探测器、光传感器、报警器

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	12mV
	输入偏置电流(Ib)	10pA
	传播延迟(tpd)	6.5us
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	74dB
	输出类型	推挽
	输出模式	-

	属性	参数值
	静态电流(Iq)	2.8uA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	7V
	单电源	1.8V~5.5V
	输入失调电压温漂(Vos TC)	100uV/℃
	输入失调电流(Ios)	1pA
	响应时间(tr)	0.1us
