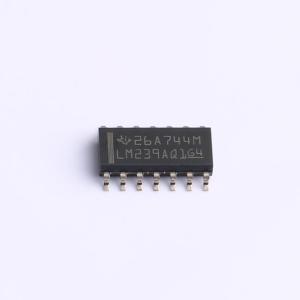

LM239AQDRG4Q1
四路差分比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM239A-Q1 汽车类精密四路差动比较器，工业级
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM239AQDRG4Q1
- 商品编号
- C2860299
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入偏置电流(Ib) | 250nA | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | MOS；TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 800uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us | |
| 功能特性 | - |
商品概述
该器件包含四个独立的电压比较器，设计为可单电源供电，工作电压范围宽。也可双电源供电，只要两个电源之间的差值在 2 V 至 36 V 之间，且VCC比输入共模电压至少高 1.5 V 即可。漏电流不随电源电压变化。输出可与其他开漏输出连接，实现线与逻辑关系。
商品特性
- 符合汽车应用要求
- ESD防护超过MIL-STD-883方法3015的1000 V；机器模型（C = 200 pF，R = 0）测试超过100 V；充电器件模型测试超过2000 V
- 支持单电源或双电源供电
- 电源电压范围为 2 V 至 36 V
- 电源漏电流低，且不随电源电压变化，典型值 0.8 mA
- 输入偏置电流低，典型值 25 nA
- 输入失调电流低，典型值 5 nA
- 输入失调电压低，典型值 2 mV
- 共模输入电压范围包含地
- 差分输入电压范围等于额定最大电源电压，为±36 V
- 输出饱和电压低
- 输出与TTL、MOS和CMOS兼容
