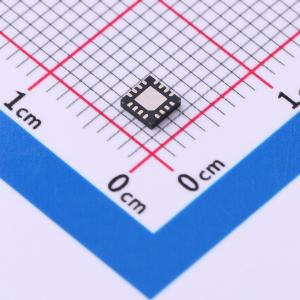

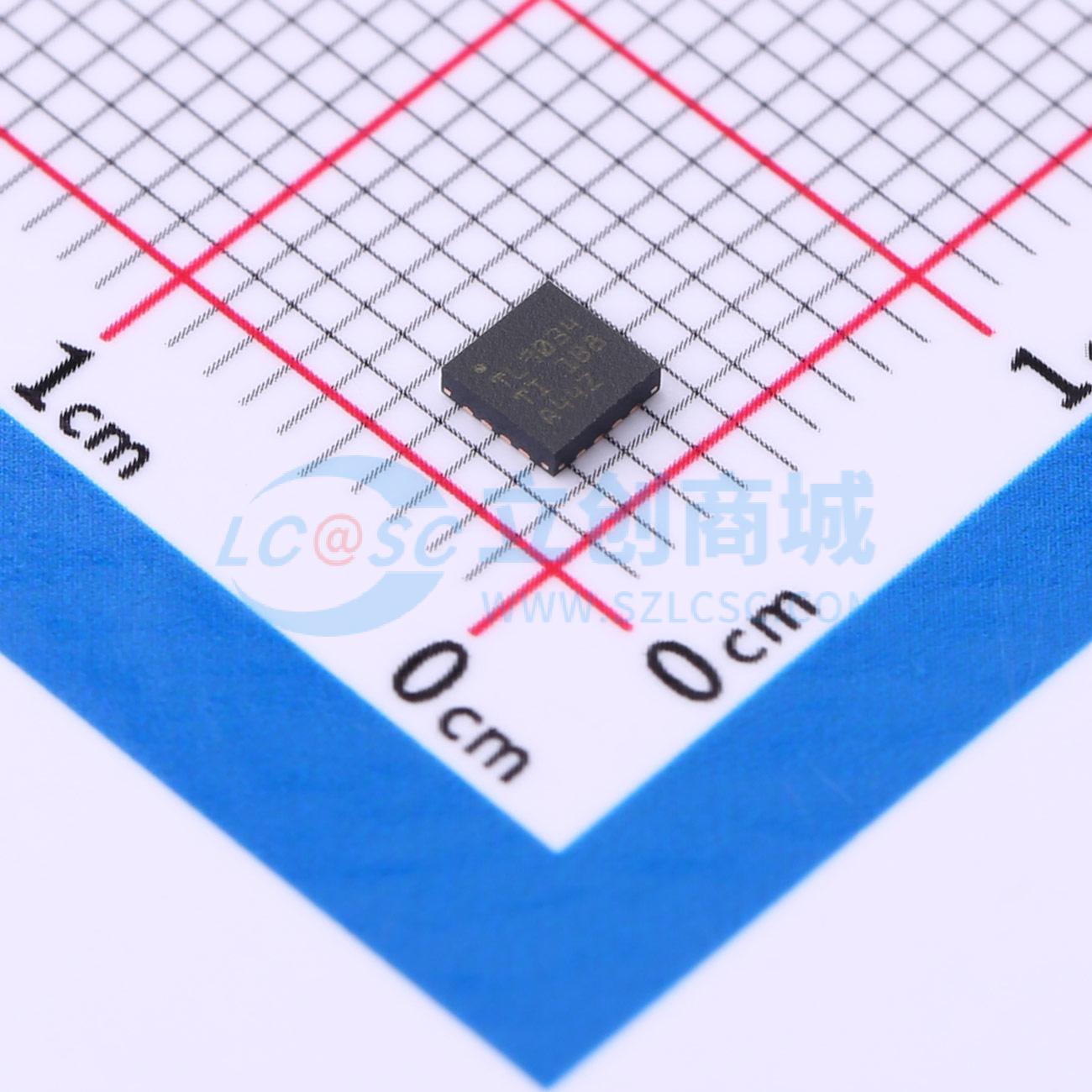

温馨提醒：图片仅供参考，商品以实物为准
TLV9034RTER
高精度双通道和四通道比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9034 高性能四路低压推挽比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9034RTER
- 商品编号
- C2861202
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 100ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 16uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 1.65V~5.5V | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 1pA |
商品概述
TLV902x 和 TLV903x 是双通道和四通道比较器系列。该系列提供低输入失调电压、集成上电复位 (POR) 电路和容错输入，具有出色的速度功率组合，且传播延迟为 100ns。工作电压范围为 1.65V 至 5.5V，每个通道的静态电源电流为 18 μA。 该器件系列还包括上电复位 (POR) 性能，可确保输出处于已知状态，直到达到最小电源电压，并且经过一小段时间后，输出才开始响应输入。这可以防止系统上电和断电期间出现输出瞬变。 此外，这些比较器不会产生输出相位反转，容错输入电压可升至 6V 而不会损坏器件。因此，该系列的比较器非常适合在恶劣嘈杂环境中进行精密电压监测。 TLV902x 比较器具有开漏输出级，可拉到低于或超过电源电压，使其适用于低压逻辑和电平转换器。 TLV903x 比较器具有推挽式输出级，在控制 LED 或驱动 MOSFET 栅极等容性负载时能够灌/拉毫安级电流。 TLV902x 和 TLV903x 专用于 -40°C 至 +125°C 的工业级温度范围，采用标准的引线和无引线封装。
商品特性
- 1.65V 至 5.5V 的电源电压范围
- 精密输入失调电压为 300 μV
- 用于已知启动的上电复位 (POR)
- 具有容错能力的轨至轨输入
- 100ns 典型传播延迟
- 每通道的低静态电流为 16 μA
- 低输入偏置电流 5pA
- 开漏输出选项 (TLV902x)
- 推挽输出选项 (TLV903x)
- -40°C 到 +125°C 的完整温度范围
- 2kV ESD 保护
应用领域
- 电器
- 楼宇自动化
- 工厂自动化与控制
- 电机驱动器
- 信息娱乐系统与仪表组
