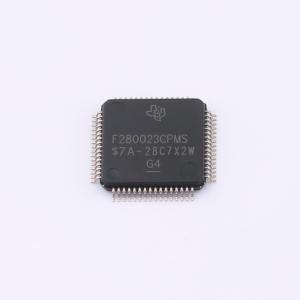

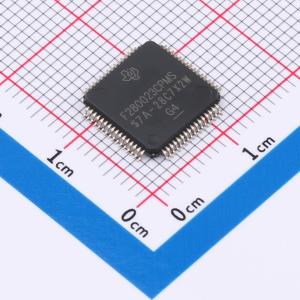

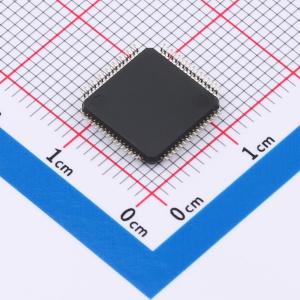

F280023CPMSR

TMS320F28002x (F28002x) 是实时微控制器系列中的一个器件，该系列可扩展、超低延迟器件旨在提高电力电子设备的效率，包括但不限于：高功率密度、高开关频率，并支持使用 GaN 和 SiC 技术。 这些应用包括： 工业电机驱动 电机控制 光伏逆变器 数字电源 电动车辆与运输感应和信号调理

实时控制子系统基于 TI 的 32 位 C28x DSP 内核，可针对从片上闪存或 SRAM 运行的浮点或定点代码提供 100MHz 的信号处理性能。三角函数数学单元 (TMU) 和 VCRC（循环冗余校验）扩展指令集进一步增强了 C28xCPU 的性能，从而加快了实时控制系统关键常用算法的速度。

高性能模拟模块集成在 F28002x 实时微控制器 (MCU) 上，并与处理单元和 PWM 单元紧密耦合，以提供更好的实时信号链性能。14 个 PWM 通道均支持与频率无关的分辨率模式，可控制从三相逆变器到高级多级电源拓扑的各种功率级。

通过加入可配置逻辑模块 (CLB)，用户可以添加自定义逻辑，还可将类似 FPGA 的功能集成到实时 MCU 中。

各种业界通用通信端口（如 SPI、SCI、I2C、PMBus、LIN 和 CAN）不仅支持连接，还提供了多个引脚复用选项，可实现出色的信号布局。快速串行接口 (FSI) 可跨隔离边界实现高达 200Mbps 的稳健通信。

新增了主机接口控制器 (HIC)，这是一种高吞吐量接口，允许外部主机直接访问 TMS320F28002x 的资源。

• TMS320C28x 32 位 DSP 内核（在 100MHz 下）
• IEEE 754 浮点单元 (FPU)
• 支持快速整数除法 (FINTDIV)
• 三角法数学单元 (TMU)
• 支持非线性比例积分微分 (NLPID) 控制
• CRC 引擎和指令 (VCRC)
• 十个硬件断点（包括 ERAD）
• 128KB (64KW) 闪存（ECC 保护）
• 24KB (12KW) RAM（ECC 保护或奇偶校验保护）
• 双区域安全
• 时钟和系统控制
• 两个内部零引脚 10MHz 振荡器
• 片上晶体振荡器或外部时钟输入
• 窗口化看门狗计时器模块
• 丢失时钟检测电路
• 双路时钟比较器 (DCC)
• 内部 VREG 生成欠压复位 (BOR) 电路
• 6 通道直接存储器存取 (DMA) 控制器
• 39 个独立可编程多路复用通用输入/输出 (GPIO) 引脚
• 在模拟引脚上提供 16 路数字输入
• 增强型外设中断扩展 (ePIE)
• 支持多个低功耗模式 (LPM)
• 嵌入式实时分析和诊断 (ERAD)
• 唯一标识 (UID) 号
• 一个电源管理总线 (PMBus) 接口
• 两个内部集成电路 (I2C) 端口
• 一个控制器局域网 (CAN) 总线端口
• 2 个串行外设接口 (SPI) 端口
• 一个 UART 兼容的串行通信接口 (SCI)
• 两个 UART 兼容的本地互连网络 (LIN) 接口
• 带一个发送器和一个接收器的快速串行接口 (FSI)（最高 200Mbps）
• 两个 3.45MSPS 12 位模数转换器 (ADC)
• 多达 16 个外部通道
• 每个 ADC 具有四个集成后处理块 (PPB)
• 四个带 12 位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)
• 数字干扰滤波器
• 增强型控制外设
• 14 个 ePWM 通道，包含具有高分辨率功能（150ps 分辨率）的 8 个通道
• 集成式死区支持
• 集成硬件跳匣区域 (TZ)
• 三个增强型捕捉 (eCAP) 模块
• 在三个 eCAP 模块中，有一个提供高分辨率捕捉 (HRCAP)
• 两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
• 可配置逻辑块 (CLB)
• 增强现有外设功能
• 支持位置管理器解决方案
• 主机接口控制器 (HIC)
• 可从外部主机访问内部存储器
• 背景 CRC (BGCRC)
• 关于 32 位数据的一个周期 CRC 运算
• 诊断特性
• 存储开机自检 (MPOST)
• 硬件内置自检 (HWBIST)
• 封装选项：
• 80 引脚薄型四方扁平封装 (LQFP)[后缀 PN]
• 64 引脚 LQFP [后缀 PM]
• 48 引脚 LQFP [后缀 PT]
• 温度选项：
• S：-40℃ 至 125℃ 结温
• Q：在自然通风环境下 – -40℃ 至 125℃ 的温度范围（通过针对汽车应用的 AEC Q100 认证）

• 电器
• 空调室外机
• 楼宇自动化
• 电梯门自动启闭装置驱动控制
• 工业机械和机床
• 自动分拣设备
• 纺织机
• EV 充电基础设施
• 交流充电（桩）站
• 直流充电（桩）站
• 电动汽车充电站电源模块
• 无线电动汽车充电站
• 可再生能源存储
• 能量存储电源转换系统 (PCS)
• 太阳能中央逆变器
• 微型逆变器
• 太阳能电源优化器
• 太阳能电弧保护
• 快速关断
• 电表串式逆变器
• 混合动力、电动和动力总成系统
• 直流/直流转换器
• 逆变器和电机控制
• 车载充电器 (OBC) 和无线充电器
• 车身电子装置与照明
• 汽车 HVAC 压缩机模块
• 直流/交流逆变器
• 前照灯
• 交流逆变器和变频驱动器
• 交流驱动器控制模块
• 交流驱动器位置反馈
• 交流驱动器功率级模块
• 线性电机运输系统
• 线性电机功率级
• 单轴及多轴伺服驱动器
• 伺服驱动器位置反馈
• 伺服驱动器功率级模块
• 速度控制 BLDC 驱动器
• 交流输入 BLDC 电机驱动
• 直流输入 BLDC 电机驱动器
• 工业电源
• 工业交流/直流转换器
• UPS
• 三相 UPS
• 单相在线式 UPS
• 电信和服务器电源
• 商用直流/直流
• 商用网络和服务器 PSU
• 商用电信整流器
