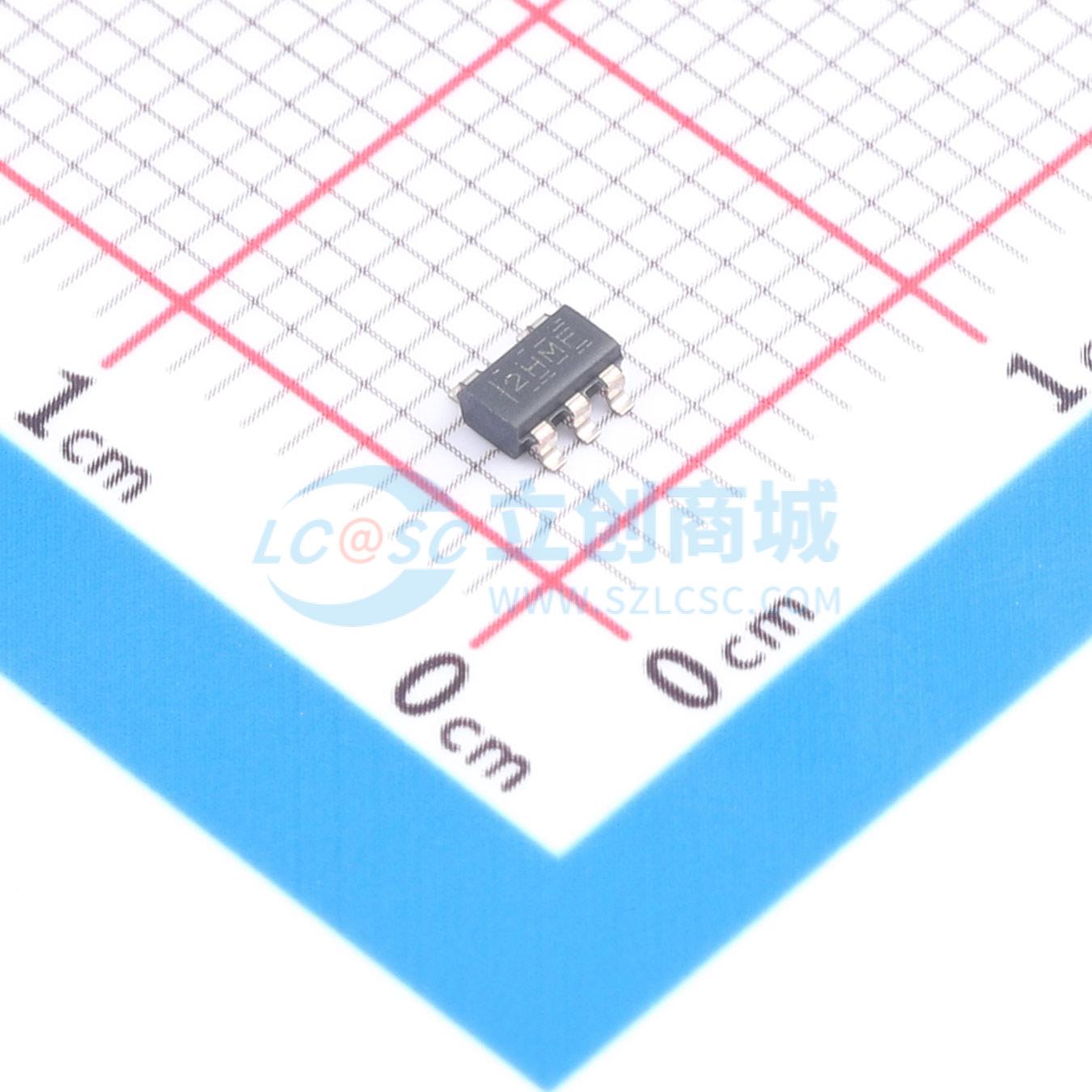

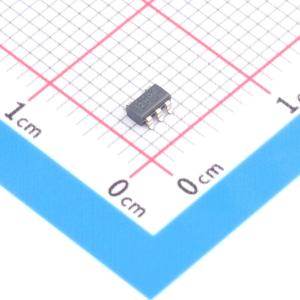

TLV840MADL31DBVRQ1

TLV840-Q1器件是一款电压监控器或复位IC，可在0.7 V至6 V的宽输入电压水平下工作，同时在整个VDD和温度范围内保持极低的静态电流。TLV840-Q1在低功耗、高精度和低传播延迟（t_{p_HL}=30 μs，典型值）方面实现了最佳组合。

当VDD处的电压降至负电压阈值（V_{IT-}）以下时，复位输出信号置位。当VDD上升到V_{IT-}加上迟滞电压（V_{HYS}）以上，并且复位时间延迟（t_D）到期时，复位信号清除。复位时间延迟可通过在CT引脚和地之间连接一个电容来编程。若要实现最小复位延迟时间，CT引脚可悬空。TLV840-Q1带有手动复位引脚（MR），当该引脚置位时，可强制系统进行硬复位，提供了编程灵活性。

其他特性：低上电复位电压（V_{POR}）、内置VDD毛刺抗扰保护、内置迟滞、低开漏输出泄漏电流（I_{IL(OD)}）。TLV840-Q1是汽车应用以及电池供电/低功耗应用的理想电压监控解决方案。

• 符合汽车应用要求：通过AEC-Q100认证，结果如下：
  • 器件温度等级1：环境工作温度范围为-40℃至+125℃
  • 器件HBM ESD分类等级2
  • 器件CDM ESD分类等级C7B
• 高性能设计：
  • 纳安级电源电流：120 nA（典型值）
  • 高精度：±0.5%（典型值）
  • 内置迟滞（V_{HYS}）：5%（典型值）
  • 固定阈值电压（V_{IT-}）：0.8 V至5.4 V
• 适用于广泛的应用：
  • 工作电压范围：0.7 V至6 V
  • 固定（V_{IT-}）电压：以0.1 V为步进，从0.8 V至5.4 V
  • 可编程复位时间延迟（t_D）
    • 无电容时最小时间延迟：40 μs（典型值）
  • 低电平有效手动复位（MR）
• 多种输出拓扑/封装类型：
  • 四种输出拓扑（RESET / RESET）：
    • TLV840MADL-Q1：开漏、低电平有效
    • TLV840MAPL-Q1：推挽、低电平有效
    • TLV840MADH-Q1：开漏、高电平有效
    • TLV840MAPH-Q1：推挽、高电平有效
  • 封装：SOT23-5 (DBV)

• 环视系统、前置摄像头
• 汽车网关
• 雷达ECU
• 汽车主机
• ADAS控制器
• 紧急呼叫
• 远程信息处理控制单元
