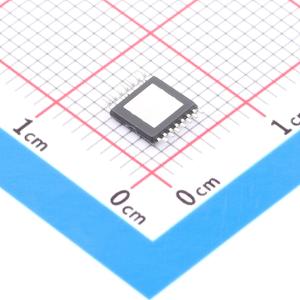

温馨提醒：图片仅供参考，商品以实物为准

LM2853MH-3.3/NOPB

降压型 3A 3V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2853 3A 550kHz 同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2853MH-3.3/NOPB
商品编号: C2860127
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.315211克(g)

商品参数

商品概述

LM2853同步降压稳压器是一款550kHz降压开关电压稳压器，能够驱动高达3A的负载，并且拥有出色的线路和负载调节性能。LM2853的输入电压范围为3V至5.5V，输出电压可由厂家编程设定，设定范围为0.8V至3.3V（以100mV为单位增量）。内部III型补偿支持低组件数解决方案，并且能够极大地简化外部组件选择。HTSSOP - 14 (PWP)封装可以增强LM2853的热性能。

商品特性

输入电压范围：3V至5.5V
厂家EEPROM设定的输出电压范围为0.8V至3.3V（以100mV递增）
最大负载电流为3A
电压模式控制
内部III型补偿
开关频率为550kHz
低待机电流(12μA)
内部40mΩ MOSFET开关
标准电压选项0.8/1.0/1.2/1.5/1.8/2.5/3.0/3.3伏特
裸露焊盘14引线HTSSOP (PWP)封装

应用领域

低电压负载点稳压
面向现场可编程门阵列(FPGA)/数字信号处理器(DSP)/特定用途集成电路(ASIC)内核电源的本地解决方案
宽带联网和通信基础设施典型应用电路

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	3.3V
	输出电流	3A
	开关频率	550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	850uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	可调软启动；过流保护
