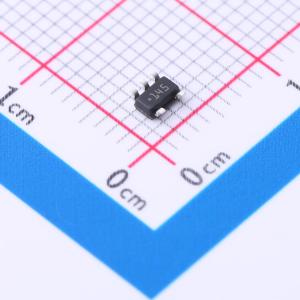

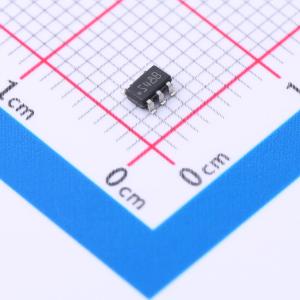

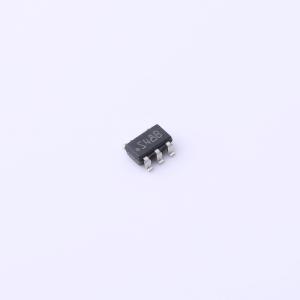

温馨提醒：图片仅供参考，商品以实物为准
LM2703MFX-ADJ/NOPB
带峰值电流限制的微功耗升压型 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2703 具有 350mA 峰值电流限制的微功耗升压 DC/DC 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2703MFX-ADJ/NOPB
- 商品编号
- C2860329
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.2V~7V | |
| 通道数 | 1 | |
| 输出电压 | 21V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 350mA | |
| 特性 | 欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LM2703是一款采用小型5引脚SOT-23封装的微功耗升压型DC/DC转换器。采用限流、固定关断时间控制方案，可节省工作电流，从而在宽负载条件范围内实现高效率。22V开关可支持高达21V的输出电压。400ns的低关断时间允许使用小型、薄型电感和电容，以减小对空间要求较高的便携式应用的占用面积并降低成本。LM2703非常适合需要低电流、高效率的LCD面板，以及用于手机背光的白光LED应用。LM2703可由单节锂离子电池驱动多达4个白光LED。
商品特性
- 350mA、0.7Ω内部开关，使用小型表面贴装元件
- 输出电压可调，最高可达21V
- 输入电压范围为2.2V至7V
- 输入欠压锁定
- 关断电流为0.01μA
- 采用小型5引脚SOT-23封装
应用领域
- LCD偏置电源
- 白光LED背光
- 手持设备
- 数码相机便携式应用
