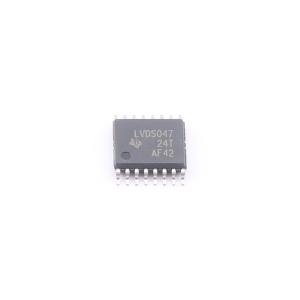

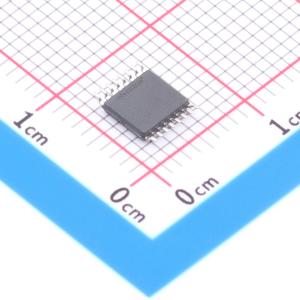

温馨提醒：图片仅供参考，商品以实物为准

SN65LVDS047PW

SN65LVDS047 LVDS四通道差分线驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDS047是四通道差分线驱动器，实现了低电压差分信号（LVDS）的电气特性。该器件适用于点对点和多点传输。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS047PW
商品编号: C2860344
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.183克(g)

商品参数

商品概述

SN65LVDS047是一款四路差分线路驱动器，满足低电压差分信号（LVDS）电气特性。该信号传输技术降低了5V差分标准电平（如EIA/TIA-422B）的输出电压，从而降低功耗，提高开关速度，支持3.3V电源工作。使能时，四个电流模式驱动器中的任意一个在100Ω负载下可提供最小幅度为247mV的差分输出电压。该器件及该信号传输技术适用于约100Ω阻抗介质上的点对点和多点基带数据传输，传输介质可为PCB走线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性、环境噪声耦合以及其他系统特性。SN65LVDS047的工作温度范围为-40℃至85℃。

商品特性

直通引脚排列简化PCB布局
断电时LVDS输出为高阻态
符合TIA/EIA-644 LVDS标准
工业级工作温度范围（-40℃ 至 85℃）
提供SOIC和TSSOP两种封装

应用领域

约100Ω阻抗介质上的点对点基带数据传输
约100Ω阻抗介质上的多点基带数据传输

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	4
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
