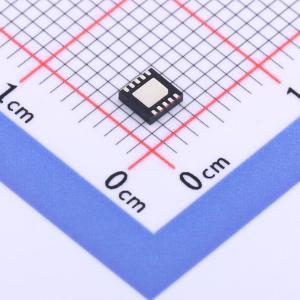

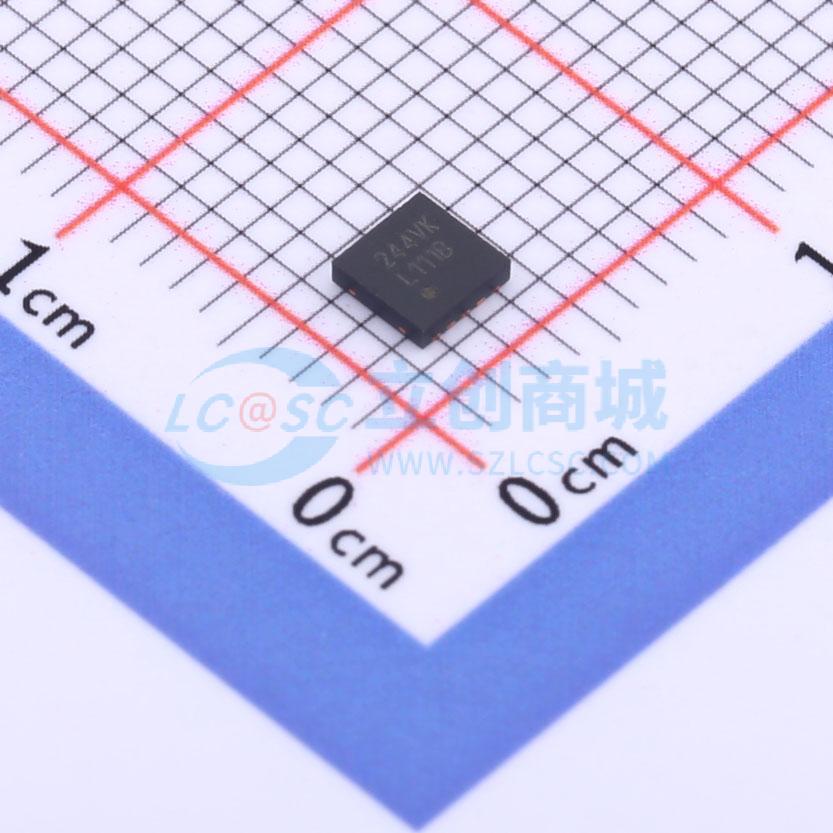

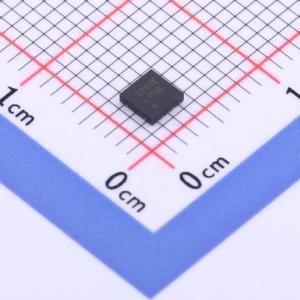

LM3658SD/NOPB

双电源USB/AC锂化学充电器IC，适用于便携式应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM3658 用于便携式应用的双电源 USB/AC 锂化学充电器 IC
品牌名称: TI(德州仪器)
商品型号: LM3658SD/NOPB
商品编号: C2860132
商品封装: WSON-10(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	1uA
	均衡电流	-
	接口类型	-
	功能特性	恒流充电；过流保护；恒压充电；自动再充电；充电终止；可编程充电电流；电池温度监测；涓流充电

商品概述

LM3658是一款适用于手持应用的单节锂离子/聚合物电池充电IC，可安全充电并维护单节锂离子/聚合物电池，支持从交流墙插适配器或USB电源供电，自动完成USB/交流输入电源选择，两种电源同时存在时交流电源优先级更高。使用交流墙插适配器供电时，充电电流可通过外部电阻编程，范围为50mA~1000mA；使用USB电源充电时，充电电流可通过引脚选择100mA或500mA，终止电压控制精度为4.2V±0.35。该芯片所需外部元器件少，集成了内部功率场效应管、反向电流保护和电流检测，内部功率场效应管带热调节功能，可在给定环境温度下获得适配的充电速率。该芯片共有五种工作模式：预合格模式、恒流模式、恒压模式、收尾模式和维护模式；当连接交流墙插适配器且无电池时，该充电芯片可作为线性稳压器工作在LDO模式，通过热调节、电池温度检测和多个安全定时器实现优化的电池管理，可提供两个开漏输出用于LED状态指示或连接通用输入输出端口。器件内置有限的静电放电保护，存储或操作期间应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏，内置热调节功能可将芯片结温控制在120℃。

商品特性

集成带热调节功能的功率场效应管
支持自动电源选择，可从交流墙插适配器或USB电源充电
交流供电时充电电流范围为50mA~1000mA
USB充电电流支持引脚选择，可选100mA或500mA
无电池且连接交流适配器时，自动启用输出电流1A的LDO模式
支持连续电池温度监测
内置多个安全定时器
提供充电状态指示
具备持续过流保护和温度保护功能
支持亏电电池预调节
休眠模式具备极低静态电流
板上开尔文传感可实现±0.35的终止精度
支持带自动再充电功能的维护模式
采用热增强型3mm×3mm WSON封装

应用领域

智能手机
数码相机
个人数字助理
硬盘及闪存式MP3播放器
USB供电设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
