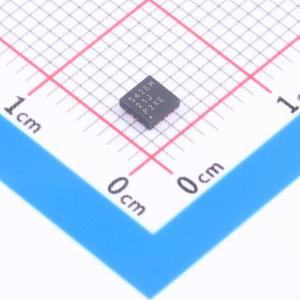

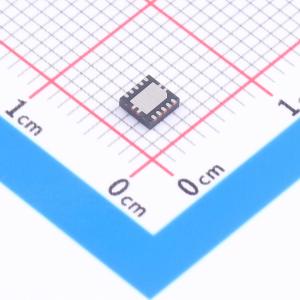

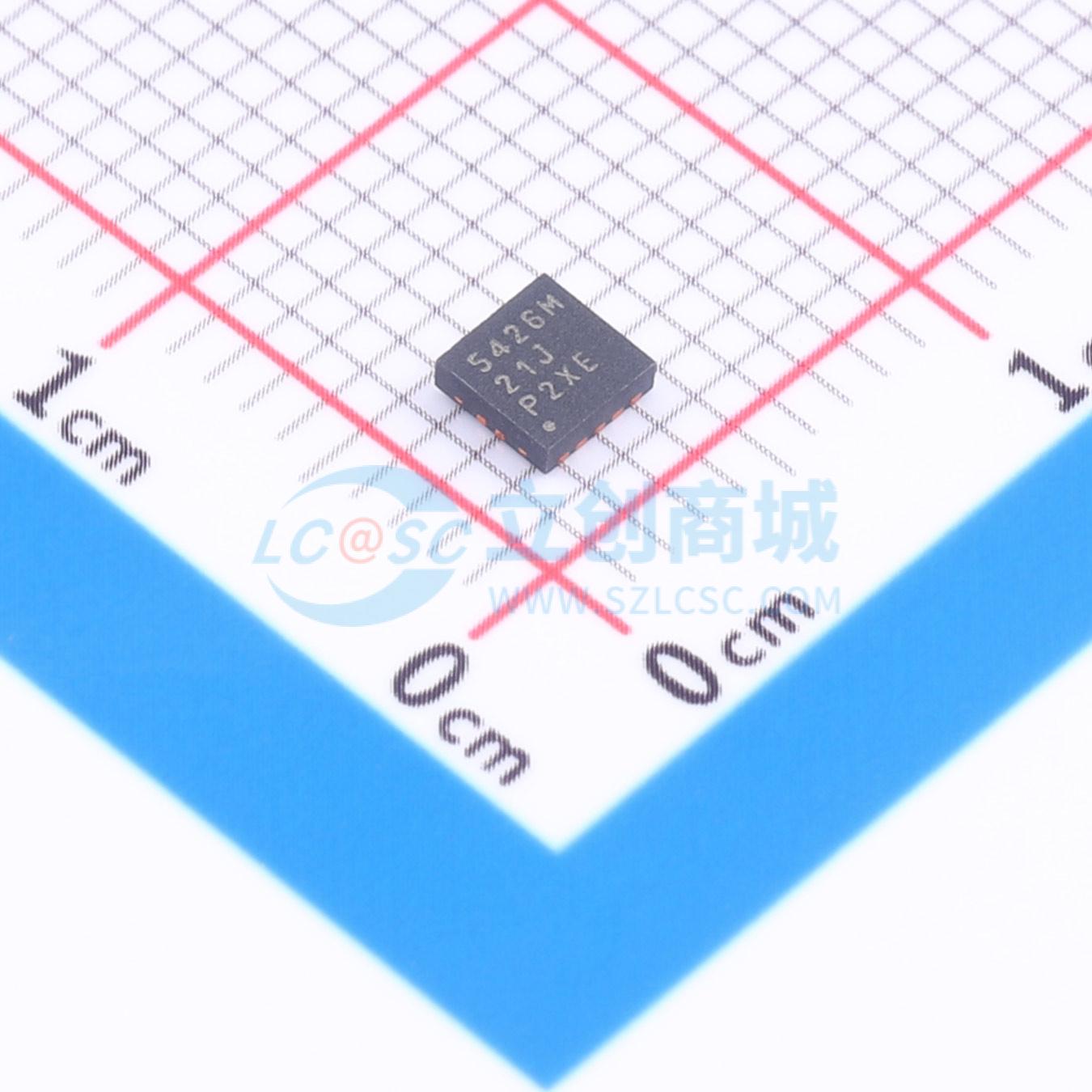

TPS54260MDRCTEP

具有Eco-mode控制机制的3.5V至60V降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54260-EP 具有 Eco-mode™ 的 3.5V 至 60V 输入、2.5A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54260MDRCTEP
商品编号: C2860287
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS54260-EP器件是一款集成了高侧MOSFET的60V、2.5A降压稳压器。它具有电流模式控制功能，可轻松实现外部补偿并灵活选择组件。低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至138μA。它使用了使能引脚，在该引脚为低电平时，关断电源电流。欠压锁定在内部设定为2.5V，但可采用使能引脚将之提高。输出电压启动斜坡由慢启动引脚控制，还可以通过配置该引脚来控制排序和跟踪。开漏电源状态良好信号表示输出处于标称电压的94%至107%之内。宽开关频率范围允许对效率及外部组件尺寸进行优化。频率折返和热关断功能在过载情况下保护部件。TPS54260-EP采用10引脚热增强型HVSSOP封装和10引脚3mm×3mm VSON封装。

商品特性

3.5V至60V输入电压范围
200mΩ高侧金属氧化物半导体场效应晶体(MOSFET)
可在轻负载条件下使用脉冲跳跃Eco-mode™控制机制实现高效率
138μA静态工作电流
1.3μA关断电流
100kHz至2.5MHz开关频率
同步至外部时钟
可调缓启动和定序
欠压(UV)和过压(OV)电源正常输出
可调UVLO电压和滞后
0.8V内部电压基准
10引脚HVSSOP封装和10引脚3mm×3mm VSON封装由WEBENCH软件工具支持
支持-55°C至125°C温度范围
延长的产品生命周期
延长的产品变更通知
产品可追溯性

应用领域

12V和24V汽车与工业系统
信息娱乐系统、仪表盘和高级驾驶员辅助系统(ADAS)应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~60V
	输出电压	-
	输出电流	2.5A
	开关频率	100kHz~2.5MHz
	工作温度	-55℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	138uA
	开关管(内置/外置)	内置
	输出类型	可调
