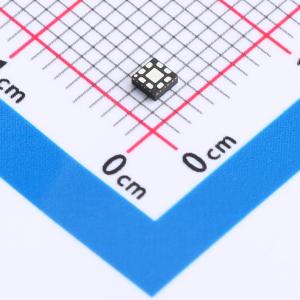

LM4915LQX/NOPB
LM4915 伪差分单声道耳机放大器，带固定6dB增益
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4915 400mW 单声道模拟输入耳机放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4915LQX/NOPB
- 商品编号
- C2860074
- 商品封装
- WQFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 400mWx1@16Ω | |
| 工作电压 | 2.2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 1% | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 75dB |
商品概述
LM4915是一款准差分音频功率放大器，主要为手机及其他配备单声道耳机的便携式音频设备等严苛应用而设计。在3V直流电源供电下，该放大器能够向32Ω的BTL负载提供90毫瓦的连续平均功率，且失真（THD+N）小于1%。
Boomer音频功率放大器专为以最少的外部元件提供高质量输出功率而设计。LM4915无需输出耦合电容或自举电容，因此非常适合对功耗要求极低的手机及其他低压应用。
LM4915具备低功耗关断模式。可通过将关断引脚拉低来启用关断功能。此外，LM4915还内置了热关断保护机制。
LM4915采用了先进的噗声与喀哒声抑制电路，能有效消除在开启和关闭瞬间可能产生的噪声。
LM4915的内部增益固定为6dB。
商品特性
- 准差分放大
- 内置增益设置电阻
- 采用节省空间的WQFN封装
- 超低电流关断模式
- 可驱动高达500pF的容性负载
- 改进的噗声与喀哒声抑制电路，能有效消除开启和关闭瞬间的噪声
- 工作电压范围为2.2 - 5.5V
- 无需输出耦合电容、缓冲网络、自举电容或增益设置电阻
- 超低噪声
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式电子设备
