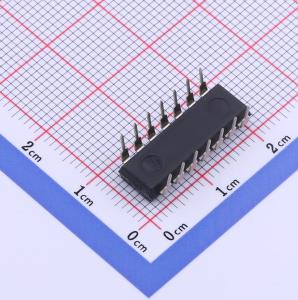

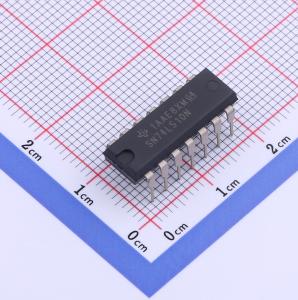

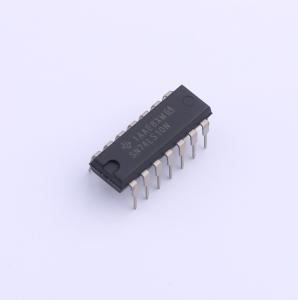

温馨提醒：图片仅供参考，商品以实物为准
SN74LS10N
三个三输入正与非门
- 描述
- SN74LS10 3 通道、3 输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS10N
- 商品编号
- C2860068
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 1.878克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
该器件包含三个独立的三输入与非门，拥有多个型号可选，可提供多种封装形式。
商品特性
- 采用正逻辑设计，逻辑关系为Y = 非(A·B·C)，也可表示为Y = 非A + 非B + 非C
- 封装可选类型包括塑料小外形封装、陶瓷芯片载体封装、扁平封装、塑料双列直插封装、陶瓷双列直插封装，不同型号对应不同封装类型
- 电源电压最大值为7V
- 输入电压上限：'10、'S10型号为5.5V，LS10型号为7V
- 工作环境温度范围：SN54系列型号为-55℃~125℃，SN74系列型号为0℃~70℃
- 存储温度范围为-65℃~150℃
- 所有典型参数的测试条件为VCC=5V，环境温度TA=25℃
- 使用要求：一次仅允许最多一个输出短路，短路持续时间不得超过1秒
- 逻辑符号符合ANSI/IEEE Std 91-1984和IEC Publication 617-12标准
- 可提供符合不同环保要求的产品
