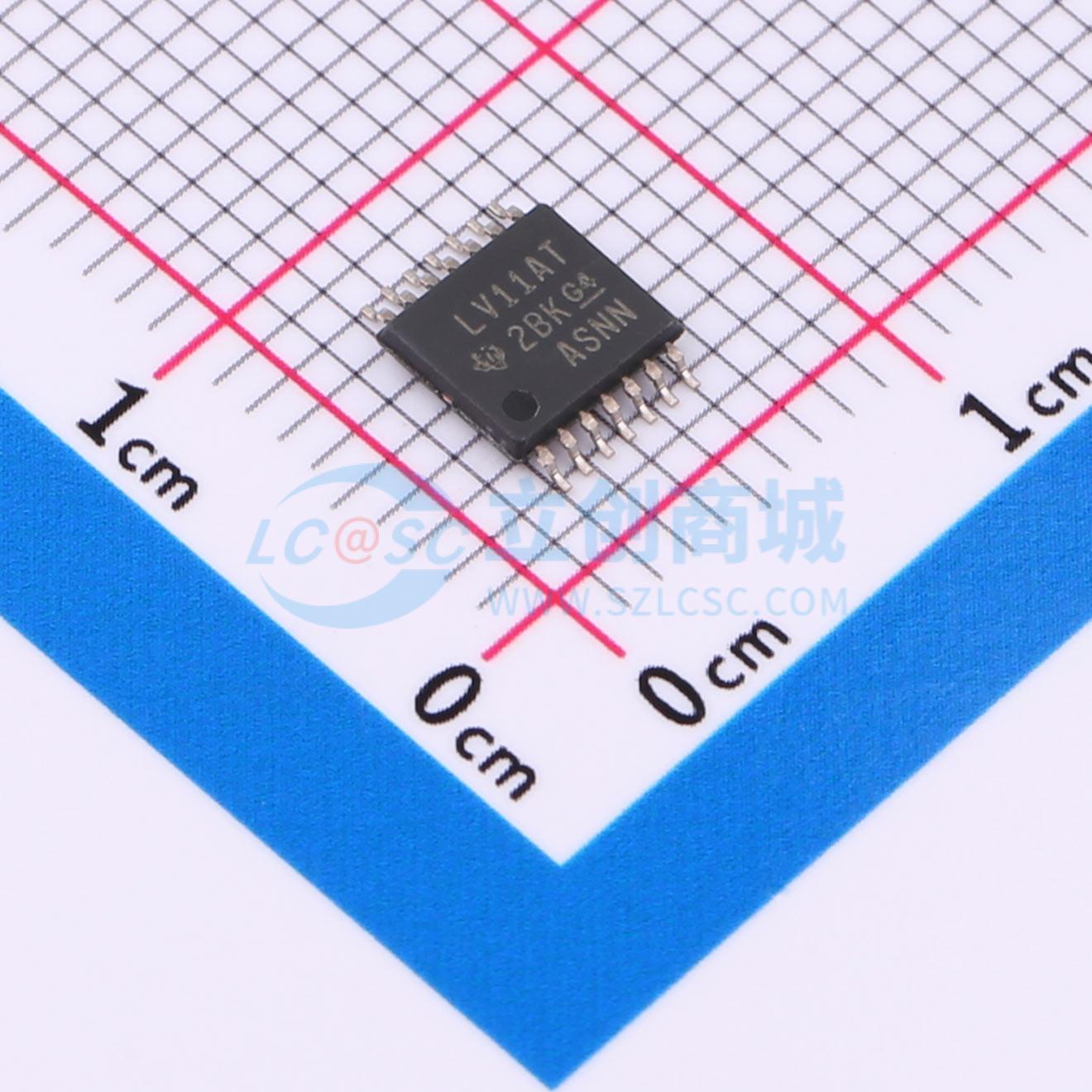

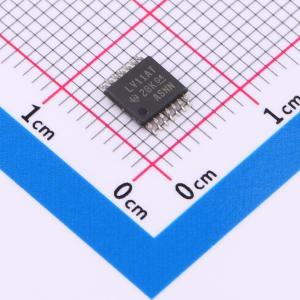

SN74LV11ATPWRG4Q1
汽车类三路3输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV11A-Q1 汽车类、3 通道、3 输入、2V 至 5.5V 高速 (7ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV11ATPWRG4Q1
- 商品编号
- C2859846
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
SN74LV11A-Q1是汽车类三路3输入正与非门器件。这些三路3输入正与门可在2 V 至 5.5 V VCC电压下运行。SN74LV11A-Q1 器件以正逻辑执行布尔函数 Y = A · B · C 或 Y = (A + B + C) 的非。这些器件专用于使用Ioff的局部断电应用，Ioff电路禁用输出，从而可防止断电时破坏性电流从该器件回流。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。封装尺寸（长×宽）为标称值，并包括引脚（如适用）。
商品特性
- 符合汽车应用要求
- 工作范围为 2 V 至 5.5 V VCC
- VOLP（输出接地反弹）典型值小于 0.8 V（VCC = 3.3 V，TA = 25℃）
- VOHV（输出VOH下冲）典型值大于 2.3 V（VCC = 3.3 V，TA = 25℃）
- 所有端口上均支持以混合模式电压运行
- Ioff支持局部关断模式运行
