温馨提醒：图片仅供参考，商品以实物为准

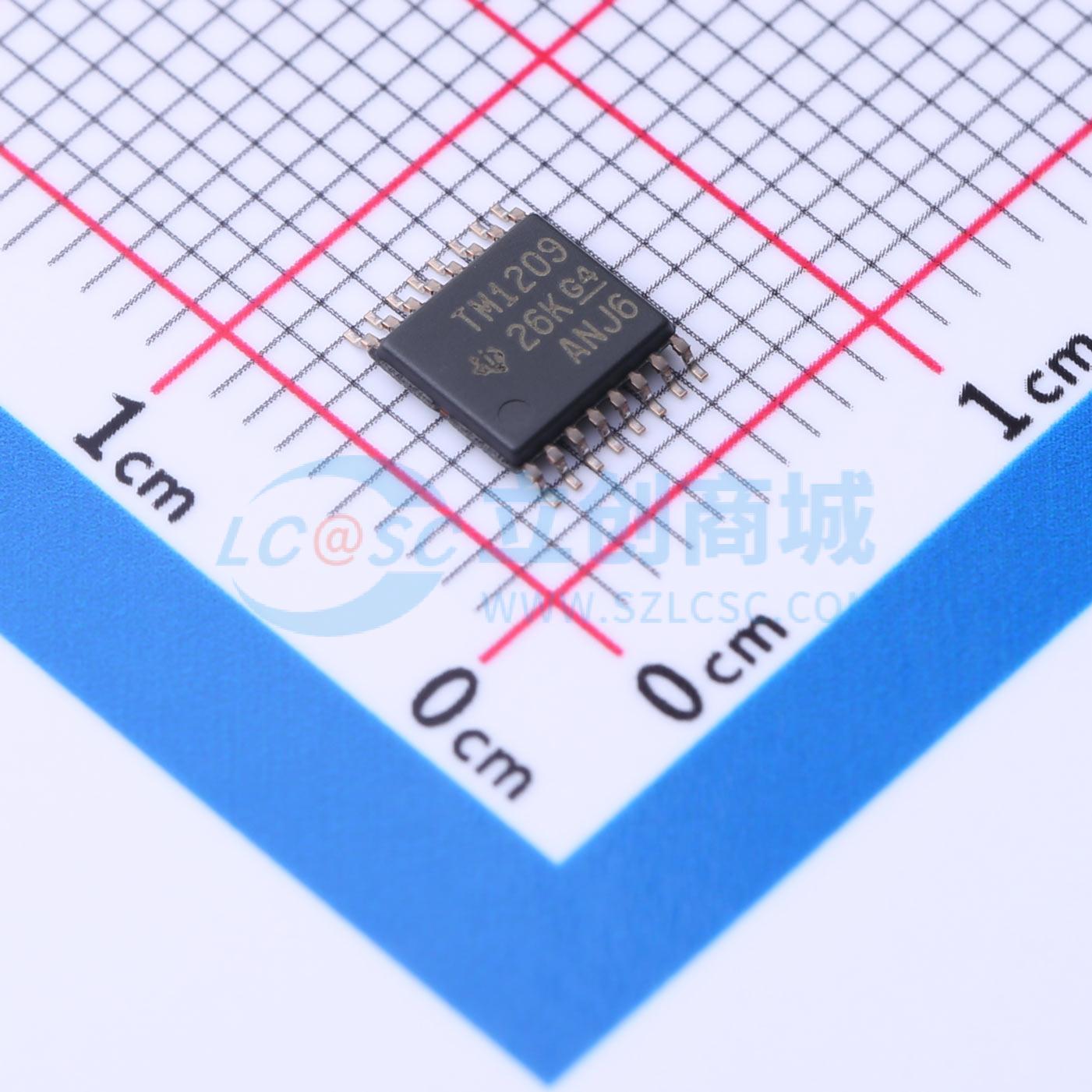

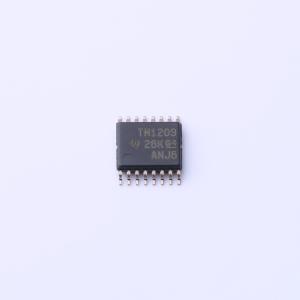

TMUX1209PWR

TMUX1209 5V双向4:1、双通道多路复用器

描述: 5V双向4:1双通道多路复用器，低导通电阻：5Ω，宽电源电压范围：1.08V至5.5V，工作温度：-40°C至+125°C。
品牌名称: TI(德州仪器)
商品型号: TMUX1209PWR
商品编号: C2859874
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1145克(g)

商品参数

商品概述

TMUX1208 和 TMUX1209 为通用互补金属氧化物半导体(CMOS) 多路复用器(MUX)。TMUX1208 提供 8:1 单端通道，而 TMUX1209 提供差动 4:1 或双 4:1 单端通道。1.08V 至 5.5V 的宽电源电压工作范围可支持的各种应用中运行。该器件可在源极 (Sx) 和漏极(D) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。所有逻辑输入均具有兼容 1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。

商品特性

轨至轨运行双向信号路径
低导通电阻：5Ω
宽电源电压范围：1.08V 至 5.5V
-40°C 至 +125°C 运行温度
兼容 1.8V 逻辑
失效防护逻辑
低电源电流：10nA
转换时间：14ns
先断后合开关
ESD 保护 HBM：2000V
行业标准 TSSOP 和 QFN 封装

应用领域

模拟和数字多路复用/多路信号分离
HVAC：取暖、通风和空调
烟雾探测器
视频监控
电子销售终端
电池供电类设备
电器
消费类音频

交货周期

订货39-41个工作日

购买数量

(2000个/圆盘，最小起订量 2000 个)

个

起订量：2000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交66单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	1.08V~5.5V
	导通时间(ton)	14ns

	属性	参数值
	导通电阻(Ron)	5Ω
	关闭时间(toff)	5ns
	工作温度	-40℃~+125℃
	导通电容(Con)	42pF
	带宽	125MHz
